Page 33 - Demo

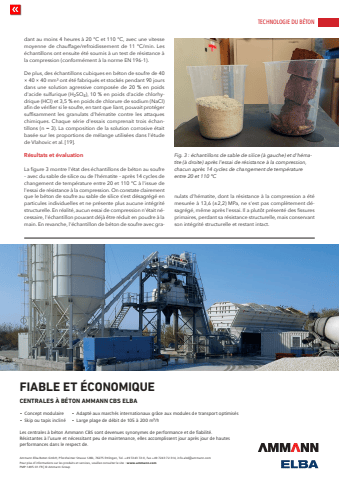

TECHNOLOGIE DU B%u00c9TONwww.cpi-worldwide.com PBI %u2013 Pr%u00e9fa B%u00e9ton International %u2013 2 | 2026 33dant au moins 4 heures %u00e0 20 %u00b0C et 110 %u00b0C, avec une vitesse moyenne de chauffage/refroidissement de 11 %u00b0C/min. Les %u00e9chantillons ont ensuite %u00e9t%u00e9 soumis %u00e0 un test de r%u00e9sistance %u00e0 la compression (conform%u00e9ment %u00e0 la norme EN 196-1).De plus, des %u00e9chantillons cubiques en b%u00e9ton de soufre de 40 %u00d7 40 %u00d7 40 mm%u00b3 ont %u00e9t%u00e9 fabriqu%u00e9s et stock%u00e9s pendant 90 jours dans une solution agressive compos%u00e9e de 20 % en poids d'acide sulfurique (H2SO4), 10 % en poids d'acide chlorhydrique (HCl) et 3,5 % en poids de chlorure de sodium (NaCl) afin de v%u00e9rifier si le soufre, en tant que liant, pouvait prot%u00e9ger suffisamment les granulats d'h%u00e9matite contre les attaques chimiques. Chaque s%u00e9rie d'essais comprenait trois %u00e9chantillons (n = 3). La composition de la solution corrosive %u00e9tait bas%u00e9e sur les proportions de m%u00e9lange utilis%u00e9es dans l'%u00e9tude de Vlahovic et al. [19].R%u00e9sultats et %u00e9valuationLa figure 3 montre l'%u00e9tat des %u00e9chantillons de b%u00e9ton au soufre %u2013 avec du sable de silice ou de l'h%u00e9matite %u2013 apr%u00e8s 14 cycles de changement de temp%u00e9rature entre 20 et 110 %u00b0C %u00e0 l'issue de l'essai de r%u00e9sistance %u00e0 la compression. On constate clairement que le b%u00e9ton de soufre au sable de silice s'est d%u00e9sagr%u00e9g%u00e9 en particules individuelles et ne pr%u00e9sente plus aucune int%u00e9grit%u00e9 structurelle. En r%u00e9alit%u00e9, aucun essai de compression n'%u00e9tait n%u00e9cessaire, l'%u00e9chantillon pouvant d%u00e9j%u00e0 %u00eatre r%u00e9duit en poudre %u00e0 la main. En revanche, l'%u00e9chantillon de b%u00e9ton de soufre avec granulats d'h%u00e9matite, dont la r%u00e9sistance %u00e0 la compression a %u00e9t%u00e9 mesur%u00e9e %u00e0 13,6 (%u00b12,2) MPa, ne s'est pas compl%u00e8tement d%u00e9sagr%u00e9g%u00e9, m%u00eame apr%u00e8s l'essai. Il a plut%u00f4t pr%u00e9sent%u00e9 des fissures primaires, perdant sa r%u00e9sistance structurelle, mais conservant son int%u00e9grit%u00e9 structurelle et restant intact.Fig. 3 : %u00e9chantillons de sable de silice (%u00e0 gauche) et d'h%u00e9matite (%u00e0 droite) apr%u00e8s l'essai de r%u00e9sistance %u00e0 la compression, chacun apr%u00e8s 14 cycles de changement de temp%u00e9rature entre 20 et 110 %u00b0CAmmann Elba Beton GmbH, Pforzheimer Strasse 128b, 76275 Ettlingen, Tel. + 49 7243 72-0, Fax +49 7243 72-314, info.abd@ammann.comPour plus d%u2019informations sur les produits et services, veuillez consulter le site : www.ammann.comPMP-1495-01-FR | %u00a9 Ammann Group%u2022 Concept modulaire%u2022 Skip ou tapis inclin%u00e9CENTRALES %u00c0 B%u00c9TON AMMANN CBS ELBA%u2022 Adapt%u00e9 aux march%u00e9s internationaux gr%u00e2ce aux modules de transport optimis%u00e9s%u2022 Large plage de d%u00e9bit de 105 %u00e0 200 m%u00b3/hLes centrales %u00e0 b%u00e9ton Ammann CBS sont devenues synonymes de performance et de fiabilit%u00e9. R%u00e9sistantes %u00e0 l%u2019usure et n%u00e9cessitant peu de maintenance, elles accomplissent jour apr%u00e8s jour de hautes performances dans le respect de.FIABLE ET %u00c9CONOMIQUE
