Page 34 - Demo

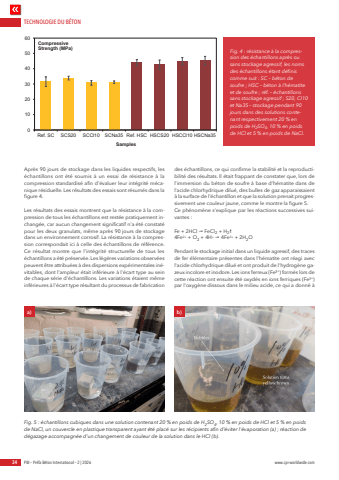

TECHNOLOGIE DU B%u00c9TON34 PBI %u2013 Pr%u00e9fa B%u00e9ton International %u2013 2 | 2026 www.cpi-worldwide.comApr%u00e8s 90 jours de stockage dans les liquides respectifs, les %u00e9chantillons ont %u00e9t%u00e9 soumis %u00e0 un essai de r%u00e9sistance %u00e0 la compression standardis%u00e9 afin d'%u00e9valuer leur int%u00e9grit%u00e9 m%u00e9canique r%u00e9siduelle. Les r%u00e9sultats des essais sont r%u00e9sum%u00e9s dans la figure 4. Les r%u00e9sultats des essais montrent que la r%u00e9sistance %u00e0 la compression de tous les %u00e9chantillons est rest%u00e9e pratiquement inchang%u00e9e, car aucun changement significatif n'a %u00e9t%u00e9 constat%u00e9 pour les deux granulats, m%u00eame apr%u00e8s 90 jours de stockage dans un environnement corrosif. La r%u00e9sistance %u00e0 la compression correspondait ici %u00e0 celle des %u00e9chantillons de r%u00e9f%u00e9rence. Ce r%u00e9sultat montre que l'int%u00e9grit%u00e9 structurelle de tous les %u00e9chantillons a %u00e9t%u00e9 pr%u00e9serv%u00e9e. Les l%u00e9g%u00e8res variations observ%u00e9es peuvent %u00eatre attribu%u00e9es %u00e0 des dispersions exp%u00e9rimentales in%u00e9vitables, dont l'ampleur %u00e9tait inf%u00e9rieure %u00e0 l'%u00e9cart type au sein de chaque s%u00e9rie d'%u00e9chantillons. Les variations %u00e9taient m%u00eame inf%u00e9rieures %u00e0 l'%u00e9cart type r%u00e9sultant du processus de fabrication des %u00e9chantillons, ce qui confirme la stabilit%u00e9 et la reproductibilit%u00e9 des r%u00e9sultats. Il %u00e9tait frappant de constater que, lors de l'immersion du b%u00e9ton de soufre %u00e0 base d'h%u00e9matite dans de l'acide chlorhydrique dilu%u00e9, des bulles de gaz apparaissaient %u00e0 la surface de l'%u00e9chantillon et que la solution prenait progressivement une couleur jaune, comme le montre la figure 5.Ce ph%u00e9nom%u00e8ne s'explique par les r%u00e9actions successives suivantes :Fe + 2HCl %uf08e FeCl2 + H2%uf08f4Fe2+ + O2 + 4H+ %uf08e 4Fe3+ + 2H2OPendant le stockage initial dans un liquide agressif, des traces de fer %u00e9l%u00e9mentaire pr%u00e9sentes dans l'h%u00e9matite ont r%u00e9agi avec l'acide chlorhydrique dilu%u00e9 et ont produit de l'hydrog%u00e8ne gazeux incolore et inodore. Les ions ferreux (Fe%u00b2+) form%u00e9s lors de cette r%u00e9action ont ensuite %u00e9t%u00e9 oxyd%u00e9s en ions ferriques (Fe%u00b3+) par l'oxyg%u00e8ne dissous dans le milieu acide, ce qui a donn%u00e9 %u00e0 0102030405060Ref. SC SCS20 SCCl10 SCNa35 Ref. HSC HSCS20 HSCCl10 HSCNa35Compressive Strength (MPa)SamplesFig. 4 : r%u00e9sistance %u00e0 la compression des %u00e9chantillons apr%u00e8s ou sans stockage agressif, les noms des %u00e9chantillons %u00e9tant d%u00e9finis comme suit : SC %u2013 b%u00e9ton de soufre ; HSC %u2013 b%u00e9ton %u00e0 l'h%u00e9matite et de soufre ; r%u00e9f. %u2013 %u00e9chantillons sans stockage agressif ; S20, Cl10 et Na35 %u2013 stockage pendant 90 jours dans des solutions contenant respectivement 20 % en poids de H2SO4, 10 % en poids de HCl et 5 % en poids de NaCl.Fig. 5 : %u00e9chantillons cubiques dans une solution contenant 20 % en poids de H2SO4, 10 % en poids de HCl et 5 % en poids de NaCl, un couvercle en plastique transparent ayant %u00e9t%u00e9 plac%u00e9 sur les r%u00e9cipients afin d'%u00e9viter l'%u00e9vaporation (a) ; r%u00e9action de d%u00e9gazage accompagn%u00e9e d'un changement de couleur de la solution dans le HCl (b).a) b)
