Page 34 - Demo

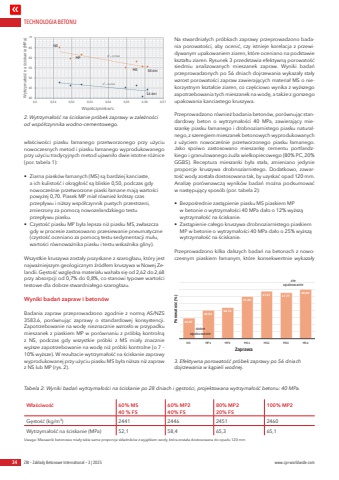

TECHNOLOGIA BETONU34 ZBI %u2013 Zak%u0142ady Betonowe International %u2013 3 | 2025 www.cpi-worldwide.comw%u0142a%u015bciwo%u015bci piasku %u0142amanego przetworzonego przy u%u017cyciu nowoczesnych metod i piasku %u0142amanego wyprodukowanego przy u%u017cyciu tradycyjnych metod ujawni%u0142o dwie istotne r%u00f3%u017cnice (por. tabela 1):%u2022 Ziarna piask%u00f3w %u0142amanych (MS) s%u0105 bardziej kanciaste, a ich kulisto%u015b%u0107 i okr%u0105g%u0142o%u015b%u0107 s%u0105 bliskie 0,50, podczas gdy nowocze%u015bnie przetworzone piaski %u0142amane maj%u0105 warto%u015bci powy%u017cej 0,70. Piasek MP mia%u0142 r%u00f3wnie%u017c kr%u00f3tszy czas przep%u0142ywu i ni%u017cszy wsp%u00f3%u0142czynnik pustych przestrzeni, zmierzony za pomoc%u0105 nowozelandzkiego testu przep%u0142ywu piasku.%u2022 Czysto%u015b%u0107 piasku MP by%u0142a lepsza ni%u017c piasku MS, zw%u0142aszcza gdy w procesie zastosowano przesiewanie pneumatyczne (czysto%u015b%u0107 oceniano za pomoc%u0105 testu sedymentacji mu%u0142u, warto%u015bci r%u00f3wnowa%u017cnika piasku i testu wska%u017anika gliny).Wszystkie kruszywa zosta%u0142y pozyskane z szarog%u0142azu, kt%u00f3ry jest najwa%u017cniejszym geologicznym %u017ar%u00f3d%u0142em kruszywa w Nowej Zelandii. G%u0119sto%u015b%u0107 wzgl%u0119dna materia%u0142u waha%u0142a si%u0119 od 2,62 do 2,68 przy absorpcji od 0,7% do 0,8%, co stanowi typowe warto%u015bci testowe dla dobrze stwardnia%u0142ego szarog%u0142azu.Wyniki bada%u0144 zapraw i beton%u00f3wBadania zapraw przeprowadzono zgodnie z norm%u0105 AS/NZS 3583.6, por%u00f3wnuj%u0105c zaprawy o standardowej konsystencji. Zapotrzebowanie na wod%u0119 nieznacznie wzros%u0142o w przypadku mieszanek z piaskiem MP w por%u00f3wnaniu z pr%u00f3bk%u0105 kontroln%u0105 z NS, podczas gdy wszystkie pr%u00f3bki z MS mia%u0142y znacznie wy%u017csze zapotrzebowanie na wod%u0119 ni%u017c pr%u00f3bki kontrolne (o 7 %u2013 10% wy%u017csze). W rezultacie wytrzyma%u0142o%u015b%u0107 na %u015bciskanie zaprawy wyprodukowanej przy u%u017cyciu piasku MS by%u0142a ni%u017csza ni%u017c zapraw z NS lub MP (rys. 2).Na stwardnia%u0142ych pr%u00f3bkach zaprawy przeprowadzono badania porowato%u015bci, aby oceni%u0107, czy istnieje korelacja z przewidywanym upakowaniem ziaren, kt%u00f3re oceniano na podstawie kszta%u0142tu ziaren. Rysunek 3 przedstawia efektywn%u0105 porowato%u015b%u0107 siedmiu analizowanych mieszanek zapraw. Wyniki bada%u0144 przeprowadzonych po 56 dniach dojrzewania wykaza%u0142y sta%u0142y wzrost porowato%u015bci zapraw zawieraj%u0105cych materia%u0142 MS o niekorzystnym kszta%u0142cie ziaren, co cz%u0119%u015bciowo wynika z wy%u017cszego zapotrzebowania tych mieszanek na wod%u0119, a tak%u017ce z gorszego upakowania kanciastego kruszywa.Przeprowadzono r%u00f3wnie%u017c badania beton%u00f3w, por%u00f3wnuj%u0105c standardowy beton o wytrzyma%u0142o%u015bci 40 MPa, zawieraj%u0105cy mieszank%u0119 piasku %u0142amanego i drobnoziarnistego piasku naturalnego, z szeregiem mieszanek betonowych wyprodukowanych z u%u017cyciem nowocze%u015bnie przetworzonego piasku %u0142amanego. Jako spoiwo zastosowano mieszank%u0119 cementu portlandzkiego i granulowanego %u017cu%u017cla wielkopiecowego (80% PC, 20% GGBS). Receptura mieszanki by%u0142a sta%u0142a, zmieniano jedynie proporcje kruszywa drobnoziarnistego. Dodatkowo, zawarto%u015b%u0107 wody zosta%u0142a dostosowana tak, by uzyska%u0107 opad 120 mm. Analiz%u0119 por%u00f3wnawcz%u0105 wynik%u00f3w bada%u0144 mo%u017cna podsumowa%u0107 w nast%u0119puj%u0105cy spos%u00f3b (por. tabela 2):%u2022 Bezpo%u015brednie zast%u0105pienie piasku MS piaskiem MP w betonie o wytrzyma%u0142o%u015bci 40 MPa da%u0142o o 12% wy%u017csz%u0105 wytrzyma%u0142o%u015b%u0107 na %u015bciskanie.%u2022 Zast%u0105pienie ca%u0142ego kruszywa drobnoziarnistego piaskiem MP w betonie o wytrzyma%u0142o%u015bci 40 MPa da%u0142o o 25% wy%u017csz%u0105 wytrzyma%u0142o%u015b%u0107 na %u015bciskanie.Przeprowadzono kilka dalszych bada%u0144 na betonach z nowoczesnym piaskiem %u0142amanym, kt%u00f3re konsekwentnie wykaza%u0142y R = 0,5244R = 0,7859404550556065700,5 0,51 0,52 0,53 0,54 0,55 0,56 0,57Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie (MPa)Wsp%u00f3%u0142czynnik w/cNSMPMS 56 dni14 dni15,9716,52 16,7117,4917,87 17,77 18,00NS MP1 MP2 MS1 MS2 MS3 MS4Porowato%u015b%u0107 (%)Zaprawadobreupakowaniez%u0142eupakowanieTabela 2: Wyniki bada%u0144 wytrzyma%u0142o%u015bci na %u015bciskanie po 28 dniach i g%u0119sto%u015bci, projektowana wytrzyma%u0142o%u015b%u0107 betonu: 40 MPa.W%u0142a%u015bciwo%u015b%u0107 60% MS40 % FS60% MP240% FS80% MP220% FS100% MP2G%u0119sto%u015b%u0107 (kg/m3) 2441 2446 2451 2460Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie (MPa) 52,1 58,4 65,3 65,1Uwaga: Mieszanki betonowe mia%u0142y takie same proporcje sk%u0142adnik%u00f3w z wyj%u0105tkiem wody, kt%u00f3ra zosta%u0142a dostosowana do opadu 120 mm2. Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie pr%u00f3bek zaprawy w zale%u017cno%u015bci od wsp%u00f3%u0142czynnika wodno-cementowego.3. Efektywna porowato%u015b%u0107 pr%u00f3bek zaprawy po 56 dniach dojrzewania w k%u0105pieli wodnej.
