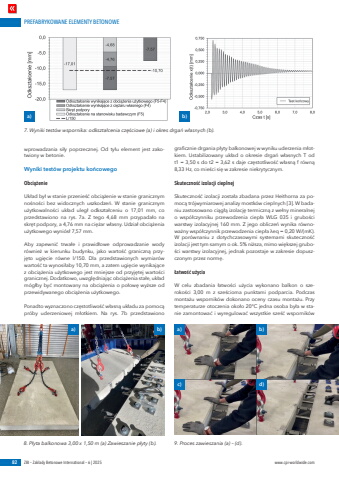

PREFABRYKOWANE ELEMENTY BETONOWE82 ZBI %u2013 Zak%u0142ady Betonowe International %u2013 6 | 2025 www.cpi-worldwide.comwprowadzania si%u0142y poprzecznej. Od ty%u0142u element jest zakotwiony w betonie.Wyniki test%u00f3w projektu ko%u0144cowegoObci%u0105%u017cenieUk%u0142ad by%u0142 w stanie przenie%u015b%u0107 obci%u0105%u017cenie w stanie granicznym no%u015bno%u015bci bez widocznych uszkodze%u0144. W stanie granicznym u%u017cytkowalno%u015bci uk%u0142ad uleg%u0142 odkszta%u0142ceniu o 17,01 mm, co przedstawiono na rys. 7a. Z tego 4,68 mm przypada%u0142o na skr%u0119t podpory, a 4,76 mm na ci%u0119%u017car w%u0142asny. Udzia%u0142 obci%u0105%u017cenia u%u017cytkowego wyni%u00f3s%u0142 7,57 mm.Aby zapewni%u0107 trwa%u0142e i prawid%u0142owe odprowadzanie wody r%u00f3wnie%u017c w kierunku budynku, jako warto%u015b%u0107 graniczn%u0105 przyj%u0119to ugi%u0119cie r%u00f3wne l/150. Dla przedstawionych wymiar%u00f3w warto%u015b%u0107 ta wynosi%u0142aby 10,70 mm, a zatem ugi%u0119cie wynikaj%u0105ce z obci%u0105%u017cenia u%u017cytkowego jest mniejsze od przyj%u0119tej warto%u015bci granicznej. Dodatkowo, uwzgl%u0119dniaj%u0105c obci%u0105%u017cenia sta%u0142e, uk%u0142ad m%u00f3g%u0142by by%u0107 montowany na obci%u0105%u017cenia o po%u0142ow%u0119 wy%u017csze od przewidywanego obci%u0105%u017cenia u%u017cytkowego.Ponadto wyznaczono cz%u0119stotliwo%u015b%u0107 w%u0142asn%u0105 uk%u0142adu za pomoc%u0105 pr%u00f3by uderzeniowej m%u0142otkiem. Na rys. 7b przedstawiono graficznie drgania p%u0142yty balkonowej w wyniku uderzenia m%u0142otkiem. Ustabilizowany uk%u0142ad o okresie drga%u0144 w%u0142asnych T od t1 = 3,50 s do t2 = 3,62 s daje cz%u0119stotliwo%u015b%u0107 w%u0142asn%u0105 f r%u00f3wn%u0105 8,33 Hz, co mie%u015bci si%u0119 w zakresie niekrytycznym.Skuteczno%u015b%u0107 izolacji cieplnejSkuteczno%u015b%u0107 izolacji zosta%u0142a zbadana przez Heithorna za pomoc%u0105 tr%u00f3jwymiarowej analizy mostk%u00f3w cieplnych [3]. W badaniu zastosowano ci%u0105g%u0142%u0105 izolacj%u0119 termiczn%u0105 z we%u0142ny mineralnej o wsp%u00f3%u0142czynniku przewodzenia ciep%u0142a WLG 035 i grubo%u015bci warstwy izolacyjnej 160 mm. Z jego oblicze%u0144 wynika r%u00f3wnowa%u017cny wsp%u00f3%u0142czynnik przewodzenia ciep%u0142a %u03bbeq = 0,20 W/(mK). W por%u00f3wnaniu z dotychczasowymi systemami skuteczno%u015b%u0107 izolacji jest tym samym o ok. 5% ni%u017csza, mimo wi%u0119kszej grubo%u015bci warstwy izolacyjnej, jednak pozostaje w zakresie dopuszczonym przez norm%u0119.%u0141atwo%u015b%u0107 u%u017cyciaW celu zbadania %u0142atwo%u015bci u%u017cycia wykonano balkon o szeroko%u015bci 3,00 m z sze%u015bcioma punktami podparcia. Podczas monta%u017cu wspornik%u00f3w dokonano oceny czasu monta%u017cu. Przy temperaturze otoczenia oko%u0142o 20%u00b0C jedna osoba by%u0142a w stanie zamontowa%u0107 i wyregulowa%u0107 wszystkie sze%u015b%u0107 wspornik%u00f3w 7. Wyniki test%u00f3w wspornika: odkszta%u0142cenia cz%u0119%u015bciowe (a) i okres drga%u0144 w%u0142asnych (b).8. P%u0142yta balkonowa 3,00 x 1,50 m (a) Zawieszanie p%u0142yty (b). 9. Proces zawieszania (a) %u2013 (d).a) b)a) a)c)b)d)b)
