Page 46 - Demo

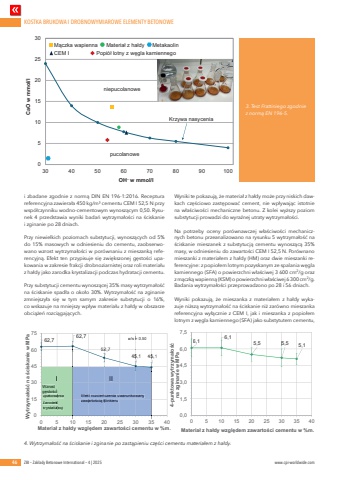

KOSTKA BRUKOWA I DROBNOWYMIAROWE ELEMENTY BETONOWE46 ZBI %u2013 Zak%u0142ady Betonowe International %u2013 4 | 2025 www.cpi-worldwide.comi zbadane zgodnie z norm%u0105 DIN EN 196-1:2016. Receptura referencyjna zawiera%u0142a 450 kg/m%u00b3 cementu CEM I 52,5 N przy wsp%u00f3%u0142czynniku wodno-cementowym wynosz%u0105cym 0,50. Rysunek 4 przedstawia wyniki bada%u0144 wytrzyma%u0142o%u015bci na %u015bciskanie i zginanie po 28 dniach.Przy niewielkich poziomach substytucji, wynosz%u0105cych od 5% do 15% masowych w odniesieniu do cementu, zaobserwowano wzrost wytrzyma%u0142o%u015bci w por%u00f3wnaniu z mieszank%u0105 referencyjn%u0105. Efekt ten przypisuje si%u0119 zwi%u0119kszonej g%u0119sto%u015bci upakowania w zakresie frakcji drobnoziarnistej oraz roli materia%u0142u z ha%u0142dy jako zarodka krystalizacji podczas hydratacji cementu.Przy substytucji cementu wynosz%u0105cej 35% masy wytrzyma%u0142o%u015b%u0107 na %u015bciskanie spad%u0142a o oko%u0142o 30%. Wytrzyma%u0142o%u015b%u0107 na zginanie zmniejszy%u0142a si%u0119 w tym samym zakresie substytucji o 16%, co wskazuje na mniejszy wp%u0142yw materia%u0142u z ha%u0142dy w obszarze obci%u0105%u017ce%u0144 rozci%u0105gaj%u0105cych.Wyniki te pokazuj%u0105, %u017ce materia%u0142 z ha%u0142dy mo%u017ce przy niskich dawkach cz%u0119%u015bciowo zast%u0119powa%u0107 cement, nie wp%u0142ywaj%u0105c istotnie na w%u0142a%u015bciwo%u015bci mechaniczne betonu. Z kolei wy%u017cszy poziom substytucji prowadzi do wyra%u017anej utraty wytrzyma%u0142o%u015bci.Na potrzeby oceny por%u00f3wnawczej w%u0142a%u015bciwo%u015bci mechanicznych betonu przeanalizowano na rysunku 5 wytrzyma%u0142o%u015b%u0107 na %u015bciskanie mieszanek z substytucj%u0105 cementu wynosz%u0105c%u0105 35% masy, w odniesieniu do zawarto%u015bci CEM I 52,5 N. Por%u00f3wnano mieszanki z materia%u0142em z ha%u0142dy (HM) oraz dwie mieszanki referencyjne: z popio%u0142em lotnym pozyskanym ze spalania w%u0119gla kamiennego (SFA) o powierzchni w%u0142a%u015bciwej 3 600 cm2/g oraz z m%u0105czk%u0105 wapienn%u0105 (KSM) o powierzchni w%u0142a%u015bciwej 6 300 cm2/g. Badania wytrzyma%u0142o%u015bci przeprowadzono po 28 i 56 dniach.Wyniki pokazuj%u0105, %u017ce mieszanka z materia%u0142em z ha%u0142dy wykazuje ni%u017csz%u0105 wytrzyma%u0142o%u015b%u0107 na %u015bciskanie ni%u017c zar%u00f3wno mieszanka referencyjna wy%u0142%u0105cznie z CEM I, jak i mieszanka z popio%u0142em lotnym z w%u0119gla kamiennego (SFA) jako substytutem cementu, 05101520253030 40 50 60 70 80 90 100CaO w mmol/lOH%u2013 w mmol/lpucolanoweniepucolanoweM%u0105czka wapienna Materia%u0142 z ha%u0142dy MetakaolinCEM I Popi%u00f3%u0142 lotny z w%u0119gla kamiennegoKrzywa nasycenia3. Test Frattiniego zgodnie z norm%u0105 EN 196-5.62,762,762,7 45,1 45,1015304560750 5 10 15 20 25 30 35 40Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie w MPaMateria%u0142 z ha%u0142dy wzgl%u0119dem zawarto%u015bci cementu w %m.6,1 6,15,5 5,5 5,10,01,53,04,56,07,50 5 10 15 20 25 30 35 40Materia%u0142 z ha%u0142dy wzgl%u0119dem zawarto%u015bci cementu w %m.Wzrostg%u0119sto%u015bciupakowaniaZarodekkrystalizacjiEfekt rozcie%u0144czenia uwarunkowany kt rozcie%u0144czenia uwarunkowzawarto%u015bci%u0105 klinkier a t %u015b i kli ki uI IIw/s = 0,504-punktowa wytrzyma%u0142o%u015b%u0107 na zginanie w MPa4. Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie i zginanie po zast%u0105pieniu cz%u0119%u015bci cementu materia%u0142em z ha%u0142dy.
