Page 40 - Demo

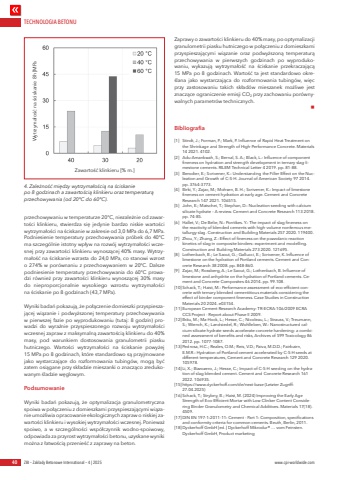

TECHNOLOGIA BETONU40 ZBI %u2013 Zak%u0142ady Betonowe International %u2013 4 | 2025 www.cpi-worldwide.comprzechowywaniu w temperaturze 20%u00b0C, niezale%u017cnie od zawarto%u015bci klinkieru, stwierdza si%u0119 jedynie bardzo niskie warto%u015bci wytrzyma%u0142o%u015bci na %u015bciskanie w zakresie od 3,0 MPa do 6,7 MPa. Podniesienie temperatury przechowywania pr%u00f3bek do 40%u00b0C ma szczeg%u00f3lnie istotny wp%u0142yw na rozw%u00f3j wytrzyma%u0142o%u015bci wczesnej przy zawarto%u015bci klinkieru wynosz%u0105cej 40% masy. Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie wzrasta do 24,0 MPa, co stanowi wzrost o 274% w por%u00f3wnaniu z przechowywaniem w 20%u00b0C. Dalsze podniesienie temperatury przechowywania do 60%u00b0C prowadzi r%u00f3wnie%u017c przy zawarto%u015bci klinkieru wynosz%u0105cej 30% masy do nieproporcjonalnie wysokiego wzrostu wytrzyma%u0142o%u015bci na %u015bciskanie po 8 godzinach (43,7 MPa).Wyniki bada%u0144 pokazuj%u0105, %u017ce po%u0142%u0105czenie domieszki przyspieszaj%u0105cej wi%u0105zanie i podwy%u017cszonej temperatury przechowywania w pierwszej fazie po wyprodukowaniu (tutaj: 8 godzin) prowadzi do wyra%u017anie przyspieszonego rozwoju wytrzyma%u0142o%u015bci wczesnej zapraw z maksymaln%u0105 zawarto%u015bci%u0105 klinkieru do 40% masy, pod warunkiem dostosowania granulometrii piasku hutniczego. Warto%u015bci wytrzyma%u0142o%u015bci na %u015bciskanie powy%u017cej 15 MPa po 8 godzinach, kt%u00f3re standardowo s%u0105 przyjmowane jako wystarczaj%u0105ce do rozformowania tubing%u00f3w, mog%u0105 by%u0107 zatem osi%u0105gane przy sk%u0142adzie mieszanki o znacz%u0105co zredukowanym %u015bladzie w%u0119glowym. PodsumowanieWyniki bada%u0144 pokazuj%u0105, %u017ce optymalizacja granulometryczna spoiwa w po%u0142%u0105czeniu z domieszkami przyspieszaj%u0105cymi wi%u0105zanie umo%u017cliwia opracowanie ekologicznych zapraw o niskiej zawarto%u015bci klinkieru i wysokiej wytrzyma%u0142o%u015bci wczesnej. Poniewa%u017c spoiwo, a w szczeg%u00f3lno%u015bci wsp%u00f3%u0142czynnik wodno-spoiwowy, odpowiada za przyrost wytrzyma%u0142o%u015bci betonu, uzyskane wyniki mo%u017cna z %u0142atwo%u015bci%u0105 przenie%u015b%u0107 z zaprawy na beton.Zaprawy o zawarto%u015bci klinkieru do 40% masy, po optymalizacji granulometrii piasku hutniczego w po%u0142%u0105czeniu z domieszkami przyspieszaj%u0105cymi wi%u0105zanie oraz podwy%u017cszon%u0105 temperatur%u0105 przechowywania w pierwszych godzinach po wyprodukowaniu, wykazuj%u0105 wytrzyma%u0142o%u015b%u0107 na %u015bciskanie przekraczaj%u0105c%u0105 15 MPa po 8 godzinach. Warto%u015b%u0107 ta jest standardowo okre%u015blana jako wystarczaj%u0105ca do rozformowania tubing%u00f3w, wi%u0119c przy zastosowaniu takich sk%u0142ad%u00f3w mieszanek mo%u017cliwe jest znacz%u0105ce ograniczenie emisji CO2 przy zachowaniu por%u00f3wnywalnych parametr%u00f3w technicznych.nBibliografia[1] Stindt, J.; Forman, P.; Mark, P. Influence of Rapid Heat Treatment on the Shrinkage and Strength of High-Performance Concrete. Materials 14 2021. 4102.[2] Adu-Amankwah, S.; Bernal, S. A.; Black, L.: Influence of component fineness on hydration and strength development in ternary slag-limestone cements. RILEM Technical Letter 4 2019. pp. 81-88.[3] Berodier, E.; Scrivener, K.: Understanding the Filler Effect on the Nucleation and Growth of C-S-H. Journal of American Society 97 2014. pp. 3764-3773.[4] Birki, Y.; Zajac, M.; Mohsen, B. H.; Scrivener, K.: Impact of limestone fineness on cement hydration at early age. Cement and Concrete Research 147 2021. 106515.[5] John, E.; Matschei, T.; Stephan, D.: Nucleation seeding with calcium silicate hydrate %u2013 A review. Cement and Concrete Research 113 2018. pp. 74-85.[6] Hallet, V.; De Belie, N.: Pontikes. Y.: The impact of slag fineness on the reactivity of blended cements with high-volume nonferrous metallurgy slag. Construction and Building Materials 257 2020. 119400.[7] Zhou, Y.; Zhang, Z.: Effect of fineness on the pozzolanic reaction kinetics of slag in composite binders: experiment and modelling. Construction and Building Materials 273 2020. 121695.[8] Lothenbach, B.; Le Saout, G.; Gallucci, E.; Scrivener, K. Influence of limestone on the hydration of Portland cements. Cement and Concrete Research 38 2008. pp. 848-860.[9] Zajac, M.; Rossberg, A.; Le Saout, G.; Lothenbach, B. Influence of limestone and anhydrite on the hydration of Portland cements. Cement and Concrete Composites 46 2014. pp. 99.108.[10] Schack, T.; Haist, M.: Performance assessment of eco-efficient concrete with ternary blended cementitious materials considering the effect of binder component fineness. Case Studies in Construction Materials 20 2024. e03154.[11]European Cement Research Academy: TR-ECRA-106/2009 ECRA CCS Project - Report about Phase II 2009.[12]Br%u00e4u, M.; Ma-Hock, L.; Hesse, C.; Nicoleau, L.; Strauss, V.; Treumann, S.; Wiench, K.; Landsiedel, R.; Wohlleben, W.: Nanostructured calcium silicate hydrate seeds accelerate concrete hardening: a combined assessment of benefits and risks, Archives of 599 Toxicology 86 2012. pp. 1077-1087.[13]Pedrosa, H.C.; Reales, O.M.; Reis, V.D.; Paiva, M.D.D.; Fairbairn, E.M.R.: Hydration of Portland cement accelerated by C-S-H seeds at different temperatures, Cement and Concrete Research 129 2020. 105978.[14] Li, X.; Bizzozero, J.; Hesse, C.; Impact of C-S-H seeding on the hydration of slag blended cement. Cement and Concrete Research 161 2022. 106935.[15]https://www.dyckerhoff.com/de/next-base (Letzter Zugriff: 27.04.2025)[16] Schack, T.; Strybny, B.; Haist, M. (2024) Improving the Early Age Strength of Eco-Efficient Mortar with Low Clinker Content Considering Binder Granulometry and Chemical Additives. Materials 17(18). 4509.[17]DIN EN 197-1:2011-11: Cement - Part 1: Composition, specifications and conformity criteria for common cements. Beuth, Berlin, 2011.[18]Dyckerhoff GmbH [ed.] Dyckerhoff Mikrodur%u00ae %u2026 vom Feinsten. Dyckerhoff GmbH, Product marketing4. Zale%u017cno%u015b%u0107 mi%u0119dzy wytrzyma%u0142o%u015bci%u0105 na %u015bciskanie po 8 godzinach a zawarto%u015bci%u0105 klinkieru oraz temperatur%u0105 przechowywania (od 20%u00b0C do 60%u00b0C). Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie 8h [MPaZawarto%u015b%u0107 klinkieru [% m.]
