Page 28 - Demo

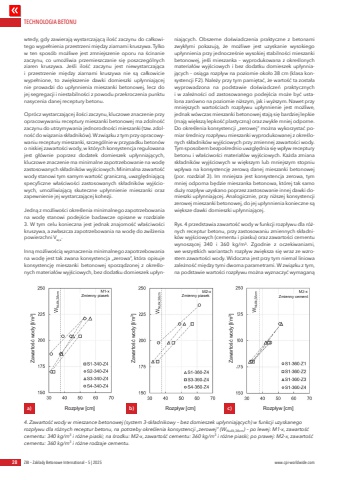

TECHNOLOGIA BETONU28 ZBI %u2013 Zak%u0142ady Betonowe International %u2013 5 | 2025 www.cpi-worldwide.comwtedy, gdy zawieraj%u0105 wystarczaj%u0105c%u0105 ilo%u015b%u0107 zaczynu do ca%u0142kowitego wype%u0142nienia przestrzeni mi%u0119dzy ziarnami kruszywa. Tylko w ten spos%u00f3b mo%u017cliwe jest zmniejszenie oporu na %u015bcinanie zaczynu, co umo%u017cliwia przemieszczanie si%u0119 poszczeg%u00f3lnych ziaren kruszywa. Je%u015bli ilo%u015b%u0107 zaczynu jest niewystarczaj%u0105ca i przestrzenie mi%u0119dzy ziarnami kruszywa nie s%u0105 ca%u0142kowicie wype%u0142nione, to zwi%u0119kszenie dawki domieszki up%u0142ynniaj%u0105cej nie prowadzi do up%u0142ynnienia mieszanki betonowej, lecz do jej segregacji i niestabilno%u015bci z powodu przekroczenia punktu nasycenia danej receptury betonu.Opr%u00f3cz wystarczaj%u0105cej ilo%u015bci zaczynu, kluczowe znaczenie przy opracowywaniu receptury mieszanki betonowej ma zdolno%u015b%u0107 zaczynu do utrzymywania jednorodno%u015bci mieszanki (tzw. zdolno%u015b%u0107 do wi%u0105zania sk%u0142adnik%u00f3w). W zwi%u0105zku z tym przy opracowywaniu receptury mieszanki, szczeg%u00f3lnie w przypadku beton%u00f3w o niskiej zawarto%u015bci wody, w kt%u00f3rych konsystencja regulowana jest g%u0142%u00f3wnie poprzez dodatek domieszek up%u0142ynniaj%u0105cych, kluczowe znaczenie ma minimalne zapotrzebowanie na wod%u0119 zastosowanych sk%u0142adnik%u00f3w wyj%u015bciowych. Minimalna zawarto%u015b%u0107 wody stanowi tym samym warto%u015b%u0107 graniczn%u0105, uwzgl%u0119dniaj%u0105c%u0105 specyficzne w%u0142a%u015bciwo%u015bci zastosowanych sk%u0142adnik%u00f3w wyj%u015bciowych, umo%u017cliwiaj%u0105c%u0105 skuteczne up%u0142ynnienie mieszanki oraz zapewnienie jej wystarczaj%u0105cej kohezji. Jedn%u0105 z mo%u017cliwo%u015bci okre%u015blenia minimalnego zapotrzebowania na wod%u0119 stanowi podej%u015bcie badawcze opisane w rozdziale 3. W tym celu konieczna jest jednak znajomo%u015b%u0107 w%u0142a%u015bciwo%u015bci kruszywa, a zw%u0142aszcza zapotrzebowania na wod%u0119 do zwil%u017cenia powierzchni Vw,s. Inn%u0105 mo%u017cliwo%u015bci%u0105 wyznaczenia minimalnego zapotrzebowania na wod%u0119 jest tak zwana konsystencja %u201ezerowa%u201d, kt%u00f3ra opisuje konsystencj%u0119 mieszanki betonowej sporz%u0105dzonej z okre%u015blonych materia%u0142%u00f3w wyj%u015bciowych, bez dodatku domieszek up%u0142ynniaj%u0105cych. Obszerne do%u015bwiadczenia praktyczne z betonami zwyk%u0142ymi pokazuj%u0105, %u017ce mo%u017cliwe jest uzyskanie wysokiego up%u0142ynnienia przy jednocze%u015bnie wysokiej stabilno%u015bci mieszanki betonowej, je%u015bli mieszanka %u2013 wyprodukowana z okre%u015blonych materia%u0142%u00f3w wyj%u015bciowych i bez dodatku domieszek up%u0142ynniaj%u0105cych %u2013 osi%u0105ga rozp%u0142yw na poziomie oko%u0142o 38 cm (klasa konsystencji F2). Nale%u017cy przy tym pami%u0119ta%u0107, %u017ce warto%u015b%u0107 ta zosta%u0142a wyprowadzona na podstawie do%u015bwiadcze%u0144 praktycznych i w zale%u017cno%u015bci od zastosowanego podej%u015bcia mo%u017ce by%u0107 ustalona zar%u00f3wno na poziomie ni%u017cszym, jak i wy%u017cszym. Nawet przy mniejszych warto%u015bciach rozp%u0142ywu up%u0142ynnienie jest mo%u017cliwe, jednak w%u00f3wczas mieszanki betonowej staj%u0105 si%u0119 bardziej lepkie (maj%u0105 wi%u0119ksz%u0105 lepko%u015b%u0107 plastyczn%u0105) oraz zwykle mniej odporne. Do okre%u015blenia konsystencji %u201ezerowej%u201d mo%u017cna wykorzysta%u0107 pomiar %u015brednicy rozp%u0142ywu mieszanki wyprodukowanej z okre%u015blonych sk%u0142adnik%u00f3w wyj%u015bciowych przy zmiennej zawarto%u015bci wody. Tym sposobem bezpo%u015brednio uwzgl%u0119dnia si%u0119 wp%u0142yw receptury betonu i w%u0142a%u015bciwo%u015bci materia%u0142%u00f3w wyj%u015bciowych. Ka%u017cda zmiana sk%u0142adnik%u00f3w wyj%u015bciowych w wi%u0119kszym lub mniejszym stopniu wp%u0142ywa na konsystencj%u0119 zerow%u0105 danej mieszanki betonowej (por. rozdzia%u0142 3). Im mniejsza jest konsystencja zerowa, tym mniej odporna b%u0119dzie mieszanka betonowa, kt%u00f3rej tak samo du%u017cy rozp%u0142yw uzyskano poprzez zastosowanie innej dawki domieszki up%u0142ynniaj%u0105cej. Analogicznie, przy ni%u017cszej konsystencji zerowej mieszanki betonowej, do jej up%u0142ynnienia konieczne s%u0105 wi%u0119ksze dawki domieszki up%u0142ynniaj%u0105cej.Rys. 4 przedstawia zawarto%u015b%u0107 wody w funkcji rozp%u0142ywu dla r%u00f3%u017cnych receptur betonu, przy zastosowaniu zmiennych sk%u0142adnik%u00f3w wyj%u015bciowych (cementu i piasku) oraz zawarto%u015bci cementu wynosz%u0105cej 340 i 360 kg/m3. Zgodnie z oczekiwaniami, we wszystkich wariantach rozp%u0142yw zwi%u0119ksza si%u0119 wraz ze wzrostem zawarto%u015bci wody. Widoczna jest przy tym niemal liniowa zale%u017cno%u015b%u0107 mi%u0119dzy tymi dwoma parametrami. W zwi%u0105zku z tym, na podstawie warto%u015bci rozp%u0142ywu mo%u017cna wyznaczy%u0107 wymagan%u0105 4. Zawarto%u015b%u0107 wody w mieszance betonowej (system 3-sk%u0142adnikowy %u2013 bez domieszek up%u0142ynniaj%u0105cych) w funkcji uzyskanego rozp%u0142ywu dla r%u00f3%u017cnych receptur betonu, na potrzeby okre%u015blenia konsystencji %u201ezerowej%u201d (WNullk,38cm) %u2013 po lewej: M1-x, zawarto%u015b%u0107 cementu: 340 kg/m3 i r%u00f3%u017cne piaski; na %u015brodku: M2-x, zawarto%u015b%u0107 cementu: 360 kg/m3 i r%u00f3%u017cne piaski; po prawej: M2-x, zawarto%u015b%u0107 cementu: 360 kg/m3 i r%u00f3%u017cne rodzaje cementu.a) b) c) Zawarto%u015b%u0107 wody [l/m3] Zawarto%u015b%u0107 wody [l/m3] Zawarto%u015b%u0107 wody [l/m3]Rozp%u0142yw [cm] Rozp%u0142yw [cm] Rozp%u0142yw [cm] Zmienny piasek Zmienny piasek Zmienny cement
