Page 20 - Demo

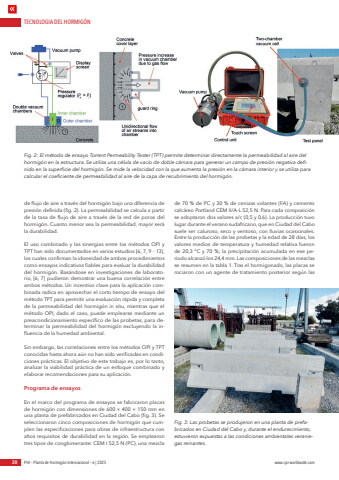

TECNOLOGIA DEL HORMIG%u00d3N20 PHI %u2013 Planta de Hormig%u00f3n Internacional %u2013 6 | 2025 www.cpi-worldwide.comde flujo de aire a trav%u00e9s del hormig%u00f3n bajo una diferencia de presi%u00f3n definida (fig. 2). La permeabilidad se calcula a partir de la tasa de flujo de aire a trav%u00e9s de la red de poros del hormig%u00f3n. Cuanto menor sea la permeabilidad, mayor ser%u00e1 la durabilidad.El uso combinado y las sinergias entre los m%u00e9todos OPI y TPT han sido documentados en varios estudios [6, 7, 9 - 13], los cuales confirman la idoneidad de ambos procedimientos como ensayos indicativos fiables para evaluar la durabilidad del hormig%u00f3n. Bas%u00e1ndose en investigaciones de laboratorio, [6, 7] pudieron demostrar una buena correlaci%u00f3n entre ambos m%u00e9todos. Un incentivo clave para la aplicaci%u00f3n combinada radica en aprovechar el corto tiempo de ensayo del m%u00e9todo TPT para permitir una evaluaci%u00f3n r%u00e1pida y completa de la permeabilidad del hormig%u00f3n in situ, mientras que el m%u00e9todo OPI, dado el caso, puede emplearse mediante un preacondicionamiento espec%u00edfico de las probetas, para determinar la permeabilidad del hormig%u00f3n excluyendo la influencia de la humedad ambiental.Sin embargo, las correlaciones entre los m%u00e9todos OPI y TPT conocidas hasta ahora a%u00fan no han sido verificadas en condiciones pr%u00e1cticas. El objetivo de este trabajo es, por lo tanto, analizar la viabilidad pr%u00e1ctica de un enfoque combinado y elaborar recomendaciones para su aplicaci%u00f3n.Programa de ensayosEn el marco del programa de ensayos se fabricaron placas de hormig%u00f3n con dimensiones de 600 %u00d7 400 %u00d7 150 mm en una planta de prefabricados en Ciudad del Cabo (fig. 3). Se seleccionaron cinco composiciones de hormig%u00f3n que cumplen las especificaciones para obras de infraestructura con altos requisitos de durabilidad en la regi%u00f3n. Se emplearon tres tipos de conglomerante: CEM I 52,5 N (PC), una mezcla de 70 % de PC y 30 % de cenizas volantes (FA) y cemento calc%u00e1reo Portland CEM II/A-L 52,5 N. Para cada composici%u00f3n se adoptaron dos valores a/c (0,5 y 0,6). La producci%u00f3n tuvo lugar durante el verano sudafricano, que en Ciudad del Cabo suele ser caluroso, seco y ventoso, con lluvias ocasionales. Entre la producci%u00f3n de las probetas y la edad de 28 d%u00edas, los valores medios de temperatura y humedad relativa fueron de 20,3 %u00b0C y 70 %; la precipitaci%u00f3n acumulada en ese periodo alcanz%u00f3 los 24,4 mm. Las composiciones de las mezclas se resumen en la tabla 1. Tras el hormigonado, las placas se rociaron con un agente de tratamiento posterior seg%u00fan las Fig. 2: El m%u00e9todo de ensayo Torrent Permeability Tester (TPT) permite determinar directamente la permeabilidad al aire del hormig%u00f3n en la estructura. Se utiliza una c%u00e9lula de vac%u00edo de doble c%u00e1mara para generar un campo de presi%u00f3n negativa definido en la superficie del hormig%u00f3n. Se mide la velocidad con la que aumenta la presi%u00f3n en la c%u00e1mara interior y se utiliza para calcular el coeficiente de permeabilidad al aire de la capa de recubrimiento del hormig%u00f3n.Fig. 3: Las probetas se produjeron en una planta de prefabricados en Ciudad del Cabo y, durante el endurecimiento, estuvieron expuestas a las condiciones ambientales veraniegas reinantes.
