Page 22 - Demo

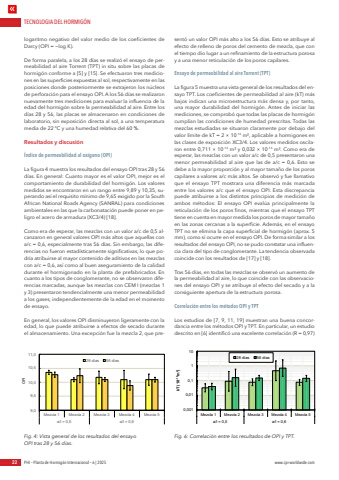

TECNOLOGIA DEL HORMIG%u00d3N22 PHI %u2013 Planta de Hormig%u00f3n Internacional %u2013 6 | 2025 www.cpi-worldwide.comlogaritmo negativo del valor medio de los coeficientes de Darcy (OPI = %u2212log K).De forma paralela, a los 28 d%u00edas se realiz%u00f3 el ensayo de permeabilidad al aire Torrent (TPT) in situ sobre las placas de hormig%u00f3n conforme a [5] y [15]. Se efectuaron tres mediciones en las superficies expuestas al sol, respectivamente en las posiciones donde posteriormente se extrajeron los n%u00facleos de perforaci%u00f3n para el ensayo OPI. A los 56 d%u00edas se realizaron nuevamente tres mediciones para evaluar la influencia de la edad del hormig%u00f3n sobre la permeabilidad al aire. Entre los d%u00edas 28 y 56, las placas se almacenaron en condiciones de laboratorio, sin exposici%u00f3n directa al sol, a una temperatura media de 22 %u00b0C y una humedad relativa del 60 %.Resultados y discusi%u00f3n%u00cdndice de permeabilidad al ox%u00edgeno (OPI)La figura 4 muestra los resultados del ensayo OPI tras 28 y 56 d%u00edas. En general: Cuanto mayor es el valor OPI, mejor es el comportamiento de durabilidad del hormig%u00f3n. Los valores medidos se encontraron en un rango entre 9,89 y 10,35, superando as%u00ed el requisito m%u00ednimo de 9,65 exigido por la South African National Roads Agency (SANRAL) para condiciones ambientales en las que la carbonataci%u00f3n puede poner en peligro el acero de armadura (XC3/4) [18]. Como era de esperar, las mezclas con un valor a/c de 0,5 alcanzaron en general valores OPI m%u00e1s altos que aquellas con a/c = 0,6, especialmente tras 56 d%u00edas. Sin embargo, las diferencias no fueron estad%u00edsticamente significativas, lo que podr%u00eda atribuirse al mayor contenido de aditivos en las mezclas con a/c = 0,6, as%u00ed como al buen aseguramiento de la calidad durante el hormigonado en la planta de prefabricados. En cuanto a los tipos de conglomerante, no se observaron diferencias marcadas, aunque las mezclas con CEM I (mezclas 1 y 3) presentaron tendencialmente una menor permeabilidad a los gases, independientemente de la edad en el momento de ensayo.En general, los valores OPI disminuyeron ligeramente con la edad, lo que puede atribuirse a efectos de secado durante el almacenamiento. Una excepci%u00f3n fue la mezcla 2, que present%u00f3 un valor OPI m%u00e1s alto a los 56 d%u00edas. Esto se atribuye al efecto de relleno de poros del cemento de mezcla, que con el tiempo dio lugar a un refinamiento de la estructura porosa y a una menor reticulaci%u00f3n de los poros capilares.Ensayo de permeabilidad al aire Torrent (TPT)La figura 5 muestra una vista general de los resultados del ensayo TPT. Los coeficientes de permeabilidad al aire (kT) m%u00e1s bajos indican una microestructura m%u00e1s densa y, por tanto, una mayor durabilidad del hormig%u00f3n. Antes de iniciar las mediciones, se comprob%u00f3 que todas las placas de hormig%u00f3n cumpl%u00edan las condiciones de humedad prescritas. Todas las mezclas estudiadas se situaron claramente por debajo del valor l%u00edmite de kT = 2 %u00d7 10-16 m%u00b2, aplicable a hormigones en las clases de exposici%u00f3n XC3/4. Los valores medidos oscilaron entre 0,711 %u00d7 10-16 m%u00b2 y 0,032 %u00d7 10-16 m%u00b2. Como era de esperar, las mezclas con un valor a/c de 0,5 presentaron una menor permeabilidad al aire que las de a/c = 0,6. Esto se debe a la mayor proporci%u00f3n y al mayor tama%u00f1o de los poros capilares a valores a/c m%u00e1s altos. Se observ%u00f3 y fue llamativo que el ensayo TPT mostrara una diferencia m%u00e1s marcada entre los valores a/c que el ensayo OPI. Esta discrepancia puede atribuirse a los distintos principios de medici%u00f3n de ambos m%u00e9todos: El ensayo OPI eval%u00faa principalmente la reticulaci%u00f3n de los poros finos, mientras que el ensayo TPT tiene en cuenta en mayor medida los poros de mayor tama%u00f1o en las zonas cercanas a la superficie. Adem%u00e1s, en el ensayo TPT no se elimina la capa superficial de hormig%u00f3n (aprox. 5 mm), como s%u00ed ocurre en el ensayo OPI. De forma similar a los resultados del ensayo OPI, no se pudo constatar una influencia clara del tipo de conglomerante. La tendencia observada coincide con los resultados de [17] y [18]. Tras 56 d%u00edas, en todas las mezclas se observ%u00f3 un aumento de la permeabilidad al aire, lo que coincide con las observaciones del ensayo OPI y se atribuye al efecto del secado y a la consiguiente apertura de la estructura porosa.Correlaci%u00f3n entre los m%u00e9todos OPI y TPTLos estudios de [7, 9, 11, 19] muestran una buena concordancia entre los m%u00e9todos OPI y TPT. En particular, un estudio descrito en [6] identific%u00f3 una excelente correlaci%u00f3n (R = 0,97) 9,09,510,010,511,0Mezcla 1 Mezcla 2 Mezcla 3 Mezcla 4 Mezcla 5a/l = 0,5 a/l = 0,6OPI 28 d%u00edas 56 d%u00edas0,0010,010,1110Mezcla 1 Mezcla 2 Mezcla 3 Mezcla 4 Mezcla 5a/l = 0,5 a/l = 0,6kT (10-16m2)28 d%u00edas 56 d%u00edasFig. 4: Vista general de los resultados del ensayo OPI tras 28 y 56 d%u00edas.Fig. 6: Correlaci%u00f3n entre los resultados de OPI y TPT.
