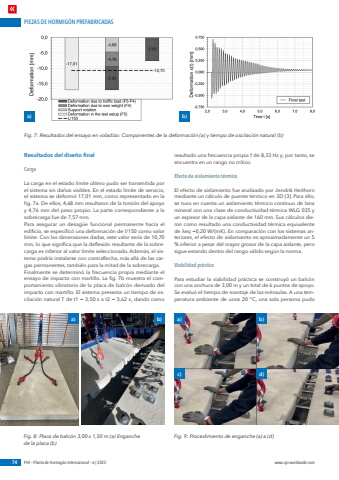

PIEZAS DE HORMIG%u00d3N PREFABRICADAS74 PHI %u2013 Planta de Hormig%u00f3n Internacional %u2013 6 | 2025 www.cpi-worldwide.comResultados del dise%u00f1o finalCargaLa carga en el estado l%u00edmite %u00faltimo pudo ser transmitida por el sistema sin da%u00f1os visibles. En el estado l%u00edmite de servicio, el sistema se deform%u00f3 17,01 mm, como representado en la fig. 7a. De ellos, 4,68 mm resultaron de la torsi%u00f3n del apoyo y 4,76 mm del peso propio. La parte correspondiente a la sobrecarga fue de 7,57 mm.Para asegurar un desag%u00fce funcional permanente hacia el edificio, se especific%u00f3 una deformaci%u00f3n de l/150 como valor l%u00edmite. Con las dimensiones dadas, este valor ser%u00eda de 10,70 mm, lo que significa que la deflexi%u00f3n resultante de la sobrecarga es inferior al valor l%u00edmite seleccionado. Adem%u00e1s, el sistema podr%u00eda instalarse con contraflecha, m%u00e1s all%u00e1 de las cargas permanentes, tambi%u00e9n para la mitad de la sobrecarga.Finalmente se determin%u00f3 la frecuencia propia mediante el ensayo de impacto con martillo. La fig. 7b muestra el comportamiento vibratorio de la placa de balc%u00f3n derivado del impacto con martillo. El sistema presenta un tiempo de oscilaci%u00f3n natural T de t1 = 3,50 s a t2 = 3,62 s, dando como resultado una frecuencia propia f de 8,33 Hz y, por tanto, se encuentra en un rango no cr%u00edtico.Efecto de aislamiento t%u00e9rmicoEl efecto de aislamiento fue analizado por Jendrik Heithorn mediante un c%u00e1lculo de puente t%u00e9rmico en 3D [3]. Para ello, se tuvo en cuenta un aislamiento t%u00e9rmico continuo de lana mineral con una clase de conductividad t%u00e9rmica WLG 035 y un espesor de la capa aislante de 160 mm. Sus c%u00e1lculos dieron como resultado una conductividad t%u00e9rmica equivalente de %u03bbeq =0,20 W/(mK). En comparaci%u00f3n con los sistemas anteriores, el efecto de aislamiento es aproximadamente un 5 % inferior a pesar del mayor grosor de la capa aislante, pero sigue estando dentro del rango v%u00e1lido seg%u00fan la norma.Viabilidad pr%u00e1cticaPara estudiar la viabilidad pr%u00e1ctica se construy%u00f3 un balc%u00f3n con una anchura de 3,00 m y un total de 6 puntos de apoyo. Se evalu%u00f3 el tiempo de montaje de las m%u00e9nsulas. A una temperatura ambiente de unos 20 %u00b0C, una sola persona pudo Fig. 7: Resultados del ensayo en voladizo: Componentes de la deformaci%u00f3n (a) y tiempo de oscilaci%u00f3n natural (b)Fig. 8: Placa de balc%u00f3n 3,00 x 1,50 m (a) Enganche de la placa (b)Fig. 9: Procedimiento de enganche (a) a (d)a) b)a) a)c)b)d)b)
