Page 15 - Demo

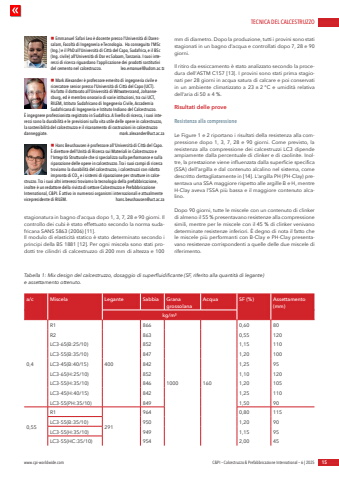

TECNICA DEL CALCESTRUZZOwww.cpi-worldwide.com C&PI %u2013 Calcestruzzo & Prefabbricazione International %u2013 6 | 2025 15stagionatura in bagno d%u2019acqua dopo 1, 3, 7, 28 e 90 giorni. Il controllo dei cubi %u00e8 stato effettuato secondo la norma sudafricana SANS 5863 (2006) [11].Il modulo di elasticit%u00e0 statico %u00e8 stato determinato secondo i principi della BS 1881 [12]. Per ogni miscela sono stati prodotti tre cilindri di calcestruzzo di 200 mm di altezza e 100 mm di diametro. Dopo la produzione, tutti i provini sono stati stagionati in un bagno d%u2019acqua e controllati dopo 7, 28 e 90 giorni.Il ritiro da essiccamento %u00e8 stato analizzato secondo la procedura dell%u2019ASTM C157 [13]. I provini sono stati prima stagionati per 28 giorni in acqua satura di calcare e poi conservati in un ambiente climatizzato a 23 %u00b1 2 %u00b0C e umidit%u00e0 relativadell%u2019aria di 50 %u00b1 4 %.Risultati delle prove Resistenza alla compressioneLe Figure 1 e 2 riportano i risultati della resistenza alla compressione dopo 1, 3, 7, 28 e 90 giorni. Come previsto, la resistenza alla compressione dei calcestruzzi LC3 dipende ampiamente dalla percentuale di clinker e di caolinite. Inoltre, la prestazione viene influenzata dalla superficie specifica (SSA) dell%u2019argilla e dal contenuto alcalino nel sistema, come descritto dettagliatamente in [14]. L%u2019argilla PH (PH-Clay) presentava una SSA maggiore rispetto alle argille B e H, mentre H-Clay aveva l%u2019SSA pi%u00f9 bassa e il maggiore contenuto alcalino.Dopo 90 giorni, tutte le miscele con un contenuto di clinker di almeno il 55 % presentavano resistenze alla compressione simili, mentre per le miscele con il 45 % di clinker venivano determinate resistenze inferiori. %u00c8 degno di nota il fatto che le miscele pi%u00f9 performanti con B-Clay e PH-Clay presentavano resistenze corrispondenti a quelle delle due miscele di riferimento.n Emmanuel Safari Leo %u00e8 docente presso l%u2019Universit%u00e0 di Daressalam, Facolt%u00e0 di Ingegneria e Tecnologia. Ha conseguito l%u2019MSc (Ing.) e il PhD all%u2019Universit%u00e0 di Citt%u00e0 del Capo, Sudafrica, e il BSc (Ing. civile) all%u2019Universit%u00e0 di Dar es Salaam, Tanzania. I suoi interessi di ricerca riguardano l'applicazione dei prodotti sostitutivi del cemento nel calcestruzzo. leo.emanuel@udsm.ac.tz n Mark Alexander %u00e8 professore emerito di ingegneria civile e ricercatore senior presso l%u2019Universit%u00e0 di Citt%u00e0 del Capo (UCT). Ha fatto il dottorato all%u2019Universit%u00e0 di Witwatersrand, Johannesburg, ed %u00e8 membro onorario di varie istituzioni, tra cui UCT, RILEM, Istituto Sudafricano di Ingegneria Civile, Accademia Sudafricana di Ingegneria e Istituto Indiano del Calcestruzzo. %u00c8 ingegnere professionista registrato in Sudafrica. A livello di ricerca, i suoi interessi sono la durabilit%u00e0 e le previsioni sulla vita utile delle opere in calcestruzzo, la sostenibilit%u00e0 del calcestruzzo e il risanamento di costruzioni in calcestruzzo danneggiate. mark.alexander@uct.ac.zan Hans Beushausen %u00e8 professore all%u2019Universit%u00e0 di Citt%u00e0 del Capo. %u00c8 direttore dell%u2019Unit%u00e0 di Ricerca sui Materiali in Calcestruzzo e l'Integrit%u00e0 Strutturale che si specializza sulla performance e sulla riparazione delle opere in calcestruzzo. Tra i suoi campi di ricerca troviamo la durabilit%u00e0 del calcestruzzo, i calcestruzzi con ridotta impronta di CO2 e i sistemi di riparazione per strutture in calcestruzzo. Tra i suoi altri interessi troviamo la tecnologia della prefabbricazione, inoltre %u00e8 un redattore della rivista di settore Calcestruzzo e Prefabbricazione International, C&PI. %u00c8 attivo in numerosi organismi internazionali e attualmente vicepresidente di RILEM. hans.beushausen@uct.ac.zaTabella 1: Mix design del calcestruzzo, dosaggio di superfluidificante (SF, riferito alla quantit%u00e0 di legante) e assettamento ottenuto.a/c Miscela Legante Sabbia Grana grossolanaAcqua SF (%) Assettamento (mm)kg/m%u00b30,4R14008661000 1600,60 80R2 863 0,55 120LC3-65(B:25/10) 852 1,15 110LC3-55(B:35/10) 847 1,20 100LC3-45(B:40/15) 842 1,25 95LC3-65(H:25/10) 852 1,10 120LC3-55(H:35/10) 846 1,20 105LC3-45(H:40/15) 842 1,25 110LC3-55(PH:35/10) 849 1,50 900,55R1291964 0,80 115LC3-55(B:35/10) 950 1,20 90LC3-55(H:35/10) 949 1,15 95LC3-55(HC:35/10) 954 2,00 45
