Page 18 - Demo

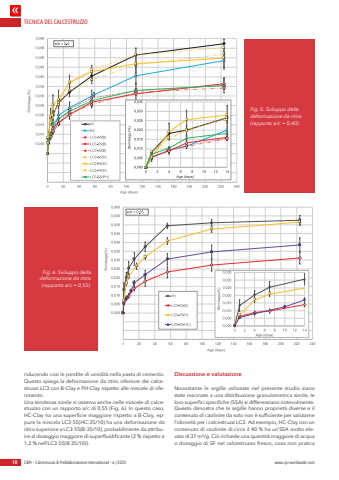

TECNICA DEL CALCESTRUZZO18 C&PI %u2013 Calcestruzzo & Prefabbricazione International %u2013 6 | 2025 www.cpi-worldwide.comriducendo cos%u00ec le perdite di umidit%u00e0 nella pasta di cemento. Questo spiega la deformazione da ritiro inferiore dei calcestruzzi LC3 con B-Clay e PH-Clay rispetto alle miscele di riferimento.Una tendenza simile si osserva anche nelle miscele di calcestruzzo con un rapporto a/c di 0,55 (Fig. 6). In questo caso, HC-Clay ha una superficie maggiore rispetto a B-Clay, eppure la miscela LC3-55(HC:35/10) ha una deformazione da ritiro superiore a LC3-55(B:35/10), probabilmente da attribuire al dosaggio maggiore di superfluidificante (2 % rispetto a 1,2 % nell%u2019LC3-55(B:35/10)).Discussione e valutazioneNonostante le argille utilizzate nel presente studio siano state macinate a una distribuzione granulometrica simile, le loro superfici specifiche (SSA) si differenziano notevolmente. Questo dimostra che le argille hanno propriet%u00e0 diverse e il contenuto di caolinite da solo non %u00e8 sufficiente per valutarne l%u2019idoneit%u00e0 per i calcestruzzi LC3. Ad esempio, HC-Clay con un contenuto di caolinite di circa il 40 % ha un%u2019SSA molto elevata di 37 m%u00b2/g. Ci%u00f2 richiede una quantit%u00e0 maggiore di acqua o dosaggio di SF nel calcestruzzo fresco, cosa non pratica Fig. 5: Sviluppo della deformazione da ritiro (rapporto a/c = 0,40).Fig. 6: Sviluppo della deformazione da ritiro (rapporto a/c = 0,55).
