Page 26 - Demo

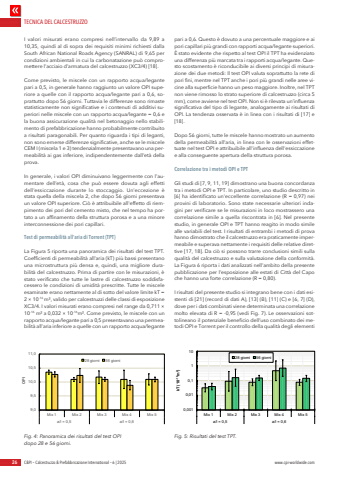

TECNICA DEL CALCESTRUZZO26 C&PI %u2013 Calcestruzzo & Prefabbricazione International %u2013 6 | 2025 www.cpi-worldwide.comI valori misurati erano compresi nell%u2019intervallo da 9,89 a 10,35, quindi al di sopra dei requisiti minimi richiesti dalla South African National Roads Agency (SANRAL) di 9,65 per condizioni ambientali in cui la carbonatazione pu%u00f2 compromettere l%u2019acciaio d%u2019armatura del calcestruzzo (XC3/4) [18]. Come previsto, le miscele con un rapporto acqua/legante pari a 0,5, in generale hanno raggiunto un valore OPI superiore a quelle con il rapporto acqua/legante pari a 0,6, soprattutto dopo 56 giorni. Tuttavia le differenze sono rimaste statisticamente non significative e i contenuti di additivi superiori nelle miscele con un rapporto acqua/legante = 0,6 e la buona assicurazione qualit%u00e0 nel betonaggio nello stabilimento di prefabbricazione hanno probabilmente contribuito a risultati paragonabili. Per quanto riguarda i tipi di leganti, non sono emerse differenze significative, anche se le miscele CEM I (miscela 1 e 3) tendenzialmente presentavano una permeabilit%u00e0 ai gas inferiore, indipendentemente dall%u2019et%u00e0 della prova.In generale, i valori OPI diminuivano leggermente con l%u2019aumentare dell%u2019et%u00e0, cosa che pu%u00f2 essere dovuta agli effetti dell%u2019essiccazione durante lo stoccaggio. Un%u2019eccezione %u00e8 stata quella della miscela 2, che dopo 56 giorni presentava un valore OPI superiore. Ci%u00f2 %u00e8 attribuibile all'effetto di riempimento dei pori del cemento misto, che nel tempo ha portato a un affinamento della struttura porosa e a una minore interconnessione dei pori capillari.Test di permeabilit%u00e0 all%u2019aria di Torrent (TPT)La Figura 5 riporta una panoramica dei risultati del test TPT. Coefficienti di permeabilit%u00e0 all%u2019aria (kT) pi%u00f9 bassi presentano una microstruttura pi%u00f9 densa e, quindi, una migliore durabilit%u00e0 del calcestruzzo. Prima di partire con le misurazioni, %u00e8 stato verificato che tutte le lastre di calcestruzzo soddisfacessero le condizioni di umidit%u00e0 prescritte. Tutte le miscele esaminate erano nettamente al di sotto del valore limite kT = 2 %u00d7 10-16 m%u00b2, valido per calcestruzzi delle classi di esposizione XC3/4. I valori misurati erano compresi nel range da 0,711 %u00d7 10-16 m%u00b2 a 0,032 %u00d7 10-16m%u00b2. Come previsto, le miscele con un rapporto acqua/legante pari a 0,5 presentavano una permeabilit%u00e0 all%u2019aria inferiore a quelle con un rapporto acqua/legante pari a 0,6. Questo %u00e8 dovuto a una percentuale maggiore e ai pori capillari pi%u00f9 grandi con rapporti acqua/legante superiori. %u00c8 stato evidente che rispetto al test OPI il TPT ha evidenziato una differenza pi%u00f9 marcata tra i rapporti acqua/legante. Questo scostamento %u00e8 riconducibile ai diversi principi di misurazione dei due metodi: Il test OPI valuta soprattutto la rete di pori fini, mentre nel TPT anche i pori pi%u00f9 grandi nelle aree vicine alla superficie hanno un peso maggiore. Inoltre, nel TPT non viene rimosso lo strato superiore di calcestruzzo (circa 5 mm), come avviene nel test OPI. Non si %u00e8 rilevata un%u2019influenza significativa del tipo di legante, analogamente ai risultati di OPI. La tendenza osservata %u00e8 in linea con i risultati di [17] e [18]. Dopo 56 giorni, tutte le miscele hanno mostrato un aumento della permeabilit%u00e0 all'aria, in linea con le osservazioni effettuate nel test OPI e attribuibile all'influenza dell'essiccazione e alla conseguente apertura della struttura porosa.Correlazione tra i metodi OPI e TPTGli studi di [7, 9, 11, 19] dimostrano una buona concordanza tra i metodi OPI e TPT. In particolare, uno studio descritto in [6] ha identificato un'eccellente correlazione (R = 0,97) nei provini di laboratorio. Sono state necessarie ulteriori indagini per verificare se le misurazioni in loco mostrassero una correlazione simile a quella riscontrata in [6]. Nel presente studio, in generale OPI e TPT hanno reagito in modo simile alle variabili del test. I risultati di entrambi i metodi di prova hanno dimostrato che il calcestruzzo era praticamente impermeabile e superava nettamente i requisiti delle relative direttive [17, 18]. Da ci%u00f2 si possono trarre conclusioni simili sulla qualit%u00e0 del calcestruzzo e sulla valutazione della conformit%u00e0. La Figura 6 riporta i dati analizzati nell%u2019ambito della presente pubblicazione per l%u2019esposizione alle estati di Citt%u00e0 del Capo che hanno una forte correlazione (R = 0,80).I risultati del presente studio si integrano bene con i dati esistenti di [21] (record di dati A), [13] (B), [11] (C) e [6, 7] (D), dove per i dati combinati viene determinata una correlazione molto elevata di R = -0,95 (vedi Fig. 7). Le osservazioni sottolineano il potenziale beneficio dell%u2019uso combinato dei metodi OPI e Torrent per il controllo della qualit%u00e0 degli elementi 9,09,510,010,511,0Mix 1 Mix 2 Mix 3 Mix 4 Mix 5a/l = 0,5 a/l = 0,6OPI 28 giorni 56 giorni0,0010,010,1110Mix 1 Mix 2 Mix 3 Mix 4 Mix 5a/l = 0,5 a/l = 0,6kT (10-16m2)28 giorni 56 giorniFig. 4: Panoramica dei risultati del test OPI dopo 28 e 56 giorni.Fig. 5: Risultati del test TPT.
