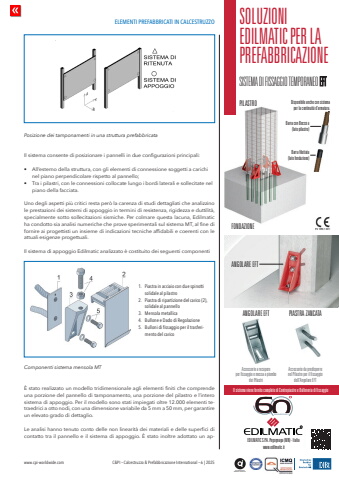

ELEMENTI PREFABBRICATI IN CALCESTRUZZOwww.cpi-worldwide.com C&PI %u2013 Calcestruzzo & Prefabbricazione International %u2013 6 | 2025Il sistema consente di posizionare i pannelli in due configurazioni principali:%u2022 All%u2019esterno della struttura, con gli elementi di connessione soggetti a carichi nel piano perpendicolare rispetto al pannello;%u2022 Tra i pilastri, con le connessioni collocate lungo i bordi laterali e sollecitate nel piano della facciata.Uno degli aspetti pi%u00f9 critici resta per%u00f2 la carenza di studi dettagliati che analizzino le prestazioni dei sistemi di appoggio in termini di resistenza, rigidezza e duttilit%u00e0, specialmente sotto sollecitazioni sismiche. Per colmare questa lacuna, Edilmatic ha condotto sia analisi numeriche che prove sperimentali sul sistema MT, al fine di fornire ai progettisti un insieme di indicazioni tecniche affidabili e coerenti con le attuali esigenze progettuali.Il sistema di appoggio Edilmatic analizzato %u00e8 costituito dei seguenti componenti%u00c8 stato realizzato un modello tridimensionale agli elementi finiti che comprende una porzione del pannello di tamponamento, una porzione del pilastro e l%u2019intero sistema di appoggio. Per il modello sono stati impiegati oltre 12.000 elementi tetraedrici a otto nodi, con una dimensione variabile da 5 mm a 50 mm, per garantire un elevato grado di dettaglio.Le analisi hanno tenuto conto delle non linearit%u00e0 dei materiali e delle superfici di contatto tra il pannello e il sistema di appoggio. %u00c8 stato inoltre adottato un apComponenti sistema mensola MTPosizione dei tamponamenti in una struttura prefabbricata1. Piastra in acciaio con due spinotti solidale al pilastro2. Piastra di ripartizione del carico (2), solidale al pannello3. Mensola metallica4. Bullone e Dado di Regolazione5. Bulloni di fissaggio per il trasferimento del caricoAccessorio a recupero per fissaggio e messa a piombo dei PilastriAccessorio da predisporrenel Pilastro per il fissaggiodell%u2019Angolare EFTSOLUZIONI EDILMATIC PER LA PREFABBRICAZIONESISTEMA DI FISSAGGIO TEMPORANEO EFTANGOLARE EFTANGOLARE EFTIl sistema viene fornito completo di Contropiastre e Bulloneria di fissaggioPIASTRA ZANCATAPILASTRO Disponibile anche con sistema per la continuit%u00e0 d%u2019armatura.Barra con Boccola(lato pilastro)FONDAZIONEao)Barra filettata(lato fondazione)ACCREDITATOINSERTI QUALITA%u2019REDILMATIC S.P.A. Pegognaga (MN) - Italia www.edilmatic.itANNIVERSARY
