Page 38 - Demo

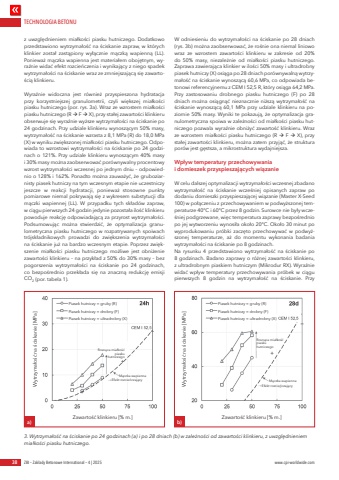

TECHNOLOGIA BETONU38 ZBI %u2013 Zak%u0142ady Betonowe International %u2013 4 | 2025 www.cpi-worldwide.comz uwzgl%u0119dnieniem mia%u0142ko%u015bci piasku hutniczego. Dodatkowo przedstawiono wytrzyma%u0142o%u015b%u0107 na %u015bciskanie zapraw, w kt%u00f3rych klinkier zosta%u0142 zast%u0105piony wy%u0142%u0105cznie m%u0105czk%u0105 wapienn%u0105 (LL). Poniewa%u017c m%u0105czka wapienna jest materia%u0142em oboj%u0119tnym, wyra%u017anie wida%u0107 efekt rozcie%u0144czenia i wynikaj%u0105cy z niego spadek wytrzyma%u0142o%u015bci na %u015bciskanie wraz ze zmniejszaj%u0105c%u0105 si%u0119 zawarto%u015bci%u0105 klinkieru.Wyra%u017anie widoczna jest r%u00f3wnie%u017c przyspieszona hydratacja przy korzystniejszej granulometrii, czyli wi%u0119kszej mia%u0142ko%u015bci piasku hutniczego (por. rys. 3a). Wraz ze wzrostem mia%u0142ko%u015bci piasku hutniczego (R %u00e0 F %u00e0 X), przy sta%u0142ej zawarto%u015bci klinkieru obserwuje si%u0119 wyra%u017anie wy%u017csze wytrzyma%u0142o%u015bci na %u015bciskanie po 24 godzinach. Przy udziale klinkieru wynosz%u0105cym 50% masy, wytrzyma%u0142o%u015b%u0107 na %u015bciskanie wzrasta z 8,1 MPa (R) do 18,0 MPa (X) w wyniku zwi%u0119kszonej mia%u0142ko%u015bci piasku hutniczego. Odpowiada to wzrostowi wytrzyma%u0142o%u015bci na %u015bciskanie po 24 godzinach o 121%. Przy udziale klinkieru wynosz%u0105cym 40% masy i 30% masy mo%u017cna zaobserwowa%u0107 por%u00f3wnywalny procentowy wzrost wytrzyma%u0142o%u015bci wczesnej po jednym dniu %u2013 odpowiednio o 128% i 162%. Ponadto mo%u017cna zauwa%u017cy%u0107, %u017ce gruboziarnisty piasek hutniczy na tym wczesnym etapie nie uczestniczy jeszcze w reakcji hydratacji, poniewa%u017c stosowne punkty pomiarowe niemal pokrywaj%u0105 si%u0119 z wykresem substytucji dla m%u0105czki wapiennej (LL). W przypadku tych sk%u0142ad%u00f3w zapraw, w ci%u0105gu pierwszych 24 godzin jedynie pozosta%u0142a ilo%u015b%u0107 klinkieru powoduje reakcj%u0119 odpowiadaj%u0105c%u0105 za przyrost wytrzyma%u0142o%u015bci. Podsumowuj%u0105c mo%u017cna stwierdzi%u0107, %u017ce optymalizacja granulometryczna piasku hutniczego w rozpatrywanych spoiwach tr%u00f3jsk%u0142adnikowych prowadzi do zwi%u0119kszenia wytrzyma%u0142o%u015bci na %u015bciskanie ju%u017c na bardzo wczesnym etapie. Poprzez zwi%u0119kszenie mia%u0142ko%u015bci piasku hutniczego mo%u017cliwe jest obni%u017cenie zawarto%u015bci klinkieru %u2013 na przyk%u0142ad z 50% do 30% masy %u2013 bez pogorszenia wytrzyma%u0142o%u015bci na %u015bciskanie po 24 godzinach, co bezpo%u015brednio przek%u0142ada si%u0119 na znaczn%u0105 redukcj%u0119 emisji CO2 (por. tabela 1).W odniesieniu do wytrzyma%u0142o%u015bci na %u015bciskanie po 28 dniach (rys. 3b) mo%u017cna zaobserwowa%u0107, %u017ce ro%u015bnie ona niemal liniowo wraz ze wzrostem zawarto%u015bci klinkieru w zakresie od 20% do 50% masy, niezale%u017cnie od mia%u0142ko%u015bci piasku hutniczego. Zaprawa zawieraj%u0105ca klinkier w ilo%u015bci 50% masy i ultradrobny piasek hutniczy (X) osi%u0105ga po 28 dniach por%u00f3wnywaln%u0105 wytrzyma%u0142o%u015b%u0107 na %u015bciskanie wynosz%u0105c%u0105 60,6 MPa, co odpowiada betonowi referencyjnemu z CEM I 52,5 R, kt%u00f3ry osi%u0105ga 64,2 MPa. Przy zastosowaniu drobnego piasku hutniczego (F) po 28 dniach mo%u017cna osi%u0105gn%u0105%u0107 nieznacznie ni%u017csz%u0105 wytrzyma%u0142o%u015b%u0107 na %u015bciskanie wynosz%u0105c%u0105 60,1 MPa przy udziale klinkieru na poziomie 50% masy. Wyniki te pokazuj%u0105, %u017ce optymalizacja granulometryczna spoiwa w zale%u017cno%u015bci od mia%u0142ko%u015bci piasku hutniczego pozwala wyra%u017anie obni%u017cy%u0107 zawarto%u015b%u0107 klinkieru. Wraz ze wzrostem mia%u0142ko%u015bci piasku hutniczego (R %u00e0 F %u00e0 X), przy sta%u0142ej zawarto%u015bci klinkieru, mo%u017cna zatem przyj%u0105%u0107, %u017ce struktura por%u00f3w jest g%u0119stsza, a mikrostruktura wydajniejsza. Wp%u0142yw temperatury przechowywania i domieszek przyspieszaj%u0105cych wi%u0105zanieW celu dalszej optymalizacji wytrzyma%u0142o%u015bci wczesnej zbadano wytrzyma%u0142o%u015b%u0107 na %u015bciskanie wcze%u015bniej opisanych zapraw po dodaniu domieszki przyspieszaj%u0105cej wi%u0105zanie (Master X-Seed 100) w po%u0142%u0105czeniu z przechowywaniem w podwy%u017cszonej temperaturze 40%u00b0C i 60%u00b0C przez 8 godzin. Surowce nie by%u0142y wcze%u015bniej podgrzewane, wi%u0119c temperatura zaprawy bezpo%u015brednio po jej wytworzeniu wynosi%u0142a oko%u0142o 20%u00b0C. Oko%u0142o 30 minut po wyprodukowaniu pr%u00f3bki zacz%u0119to przechowywa%u0107 w podwy%u017cszonej temperaturze, a%u017c do momentu wykonania badania wytrzyma%u0142o%u015bci na %u015bciskanie po 8 godzinach. Na rysunku 4 przedstawiono wytrzyma%u0142o%u015b%u0107 na %u015bciskanie po 8 godzinach. Badano zaprawy o r%u00f3%u017cnej zawarto%u015bci klinkieru, z ultradrobnym piaskiem hutniczym (Mikrodur RX). Wyra%u017anie wida%u0107 wp%u0142yw temperatury przechowywania pr%u00f3bek w ci%u0105gu pierwszych 8 godzin na wytrzyma%u0142o%u015b%u0107 na %u015bciskanie. Przy 3. Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie po 24 godzinach (a) i po 28 dniach (b) w zale%u017cno%u015bci od zawarto%u015bci klinkieru, z uwzgl%u0119dnieniem mia%u0142ko%u015bci piasku hutniczego.a) b) Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie [MPa] Wytrzyma%u0142o%u015b%u0107 na %u015bciskanie [MPa]Zawarto%u015b%u0107 klinkieru [% m.] Zawarto%u015b%u0107 klinkieru [% m.]Piasek hutniczy = gruby (R) Piasek hutniczy = gruby (R)Piasek hutniczy = drobny (F) Piasek hutniczy = drobny (F)Piasek hutniczy = ultradrobny (X) Piasek hutniczy = ultradrobny (X)Efekt rozcie%u0144czaj%u0105cyEfekt rozcie%u0144czaj%u0105cy M%u0105czka wapiennaM%u0105czka wapiennaRosn%u0105ca mia%u0142ko%u015b%u0107 piasku hutniczego Rosn%u0105ca mia%u0142ko%u015b%u0107 piaskuhutniczego
