Page 36 - Demo

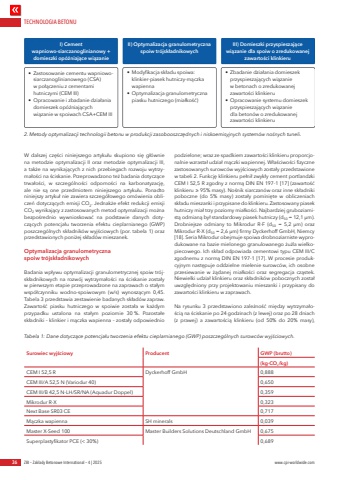

TECHNOLOGIA BETONU36 ZBI %u2013 Zak%u0142ady Betonowe International %u2013 4 | 2025 www.cpi-worldwide.comW dalszej cz%u0119%u015bci niniejszego artyku%u0142u skupiono si%u0119 g%u0142%u00f3wnie na metodzie optymalizacji II oraz metodzie optymalizacji III, a tak%u017ce na wynikaj%u0105cych z nich przebiegach rozwoju wytrzyma%u0142o%u015bci na %u015bciskanie. Przeprowadzono te%u017c badania dotycz%u0105ce trwa%u0142o%u015bci, w szczeg%u00f3lno%u015bci odporno%u015bci na karbonatyzacj%u0119, ale nie s%u0105 one przedmiotem niniejszego artyku%u0142u. Ponadto niniejszy artyku%u0142 nie zawiera szczeg%u00f3%u0142owego om%u00f3wienia oblicze%u0144 dotycz%u0105cych emisji CO2. Jednak%u017ce efekt redukcji emisji CO2 wynikaj%u0105cy z zastosowanych metod optymalizacji mo%u017cna bezpo%u015brednio wywnioskowa%u0107 na podstawie danych dotycz%u0105cych potencja%u0142u tworzenia efektu cieplarnianego (GWP) poszczeg%u00f3lnych sk%u0142adnik%u00f3w wyj%u015bciowych (por. tabela 1) oraz przedstawionych poni%u017cej sk%u0142ad%u00f3w mieszanek.Optymalizacja granulometryczna spoiw tr%u00f3jsk%u0142adnikowychBadania wp%u0142ywu optymalizacji granulometrycznej spoiw tr%u00f3jsk%u0142adnikowych na rozw%u00f3j wytrzyma%u0142o%u015bci na %u015bciskanie zosta%u0142y w pierwszym etapie przeprowadzone na zaprawach o sta%u0142ym wsp%u00f3%u0142czynniku wodno-spoiwowym (w/s) wynosz%u0105cym 0,45. Tabela 3 przedstawia zestawienie badanych sk%u0142ad%u00f3w zapraw. Zawarto%u015b%u0107 piasku hutniczego w spoiwie zosta%u0142a w ka%u017cdym przypadku ustalona na sta%u0142ym poziomie 30 %. Pozosta%u0142e sk%u0142adniki %u2013 klinkier i m%u0105czka wapienna %u2013 zosta%u0142y odpowiednio podzielone; wraz ze spadkiem zawarto%u015bci klinkieru proporcjonalnie wzrasta%u0142 udzia%u0142 m%u0105czki wapiennej. W%u0142a%u015bciwo%u015bci fizyczne zastosowanych surowc%u00f3w wyj%u015bciowych zosta%u0142y przedstawione w tabeli 2. Funkcj%u0119 klinkieru pe%u0142ni%u0142 zwyk%u0142y cement portlandzki CEM I 52,5 R zgodny z norm%u0105 DIN EN 197-1 [17] (zawarto%u015b%u0107 klinkieru %u2265 95% masy). No%u015bnik siarczan%u00f3w oraz inne sk%u0142adniki poboczne (do 5% masy) zosta%u0142y pomini%u0119te w obliczeniach sk%u0142adu mieszanki i przypisane do klinkieru. Zastosowany piasek hutniczy mia%u0142 trzy poziomy mia%u0142ko%u015bci. Najbardziej gruboziarnist%u0105 odmian%u0105 by%u0142 standardowy piasek hutniczy (d50 = 12,1 %u03bcm). Drobniejsze odmiany to Mikrodur R-F (d50 = 5,2 %u03bcm) oraz Mikrodur R-X (d50 = 2,6 %u03bcm) firmy Dyckerhoff GmbH, Niemcy [18]. Seria Mikrodur obejmuje spoiwa drobnoziarniste wyprodukowane na bazie mielonego granulowanego %u017cu%u017cla wielkopiecowego. Ich sk%u0142ad odpowiada cementowi typu CEM III/C zgodnemu z norm%u0105 DIN EN 197-1 [17]. W procesie produkcyjnym nast%u0119puje oddzielne mielenie surowc%u00f3w, ich osobne przesiewanie w %u017c%u0105danej mia%u0142ko%u015bci oraz segregacja cz%u0105stek. Niewielki udzia%u0142 klinkieru oraz sk%u0142adnik%u00f3w pobocznych zosta%u0142 uwzgl%u0119dniony przy projektowaniu mieszanki i przypisany do zawarto%u015bci klinkieru w zaprawach.Na rysunku 3 przedstawiono zale%u017cno%u015b%u0107 mi%u0119dzy wytrzyma%u0142o%u015bci%u0105 na %u015bciskanie po 24 godzinach (z lewej) oraz po 28 dniach (z prawej) a zawarto%u015bci%u0105 klinkieru (od 50% do 20% masy), 2. Metody optymalizacji technologii betonu w produkcji zasobooszcz%u0119dnych i niskoemisyjnych system%u00f3w no%u015bnych tuneli.Tabela 1: Dane dotycz%u0105ce potencja%u0142u tworzenia efektu cieplarnianego (GWP) poszczeg%u00f3lnych surowc%u00f3w wyj%u015bciowych.Surowiec wyj%u015bciowy Producent GWP (brutto)(kg%u00b7CO2/kg)CEM I 52,5 R Dyckerhoff GmbH 0,888CEM III/A 52,5 N (Variodur 40) 0,650CEM III/B 42,5 N-LH/SR/NA (Aquadur Doppel) 0,359Mikrodur R-X 0,323Next Base SR03 CE 0,717M%u0105czka wapienna SH minerals 0,039Master X-Seed 100 Master Builders Solutions Deutschland GmbH 0,675Superplastyfikator PCE (< 30%) 0,689I) Cementwapniowo-siarczanoglinianowy + domieszki op%u00f3%u017aniaj%u0105ce wi%u0105zanie%u2022 Zastosowanie cementu wapniowosiarczanoglinianowego (CSA) w po%u0142%u0105czeniu z cementami hutniczymi (CEM III)%u2022 Opracowanie i zbadanie dzia%u0142ania domieszek op%u00f3%u017aniaj%u0105cych wi%u0105zanie w spoiwach CSA+CEM III%u2022 Modyfikacja sk%u0142adu spoiwa: klinkier-piasek hutniczy-m%u0105czka wapienna%u2022 Optymalizacja granulometryczna piasku hutniczego (mia%u0142ko%u015b%u0107)%u2022 Zbadanie dzia%u0142ania domieszekprzyspieszaj%u0105cych wi%u0105zanie w betonach o zredukowanej zawarto%u015bci klinkieru%u2022 Opracowanie systemu domieszek przyspieszaj%u0105cych wi%u0105zanie dla beton%u00f3w o zredukowanej zawarto%u015bci klinkieruII) Optymalizacja granulometryczna spoiw tr%u00f3jsk%u0142adnikowychIII) Domieszki przyspieszaj%u0105ce wi%u0105zanie dla spoiw o zredukowanej zawarto%u015bci klinkieru
