Page 29 - Demo

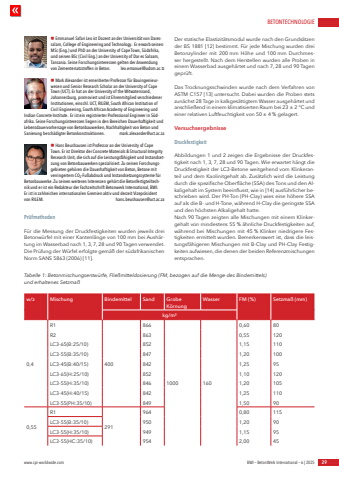

BETONTECHNOLOGIEwww.cpi-worldwide.com BWI %u2013 BetonWerk International %u2013 6 | 2025 29Pr%u00fcfmethodenF%u00fcr die Messung der Druckfestigkeiten wurden jeweils drei Betonw%u00fcrfel mit einer Kantenl%u00e4nge von 100 mm bei Aush%u00e4rtung im Wasserbad nach 1, 3, 7, 28 und 90 Tagen verwendet. Die Pr%u00fcfung der W%u00fcrfel erfolgte gem%u00e4%u00df der s%u00fcdafrikanischen Norm SANS 5863 (2006) [11].Der statische Elastizit%u00e4tsmodul wurde nach den Grunds%u00e4tzen der BS 1881 [12] bestimmt. F%u00fcr jede Mischung wurden drei Betonzylinder mit 200 mm H%u00f6he und 100 mm Durchmesser hergestellt. Nach dem Herstellen wurden alle Proben in einem Wasserbad ausgeh%u00e4rtet und nach 7, 28 und 90 Tagen gepr%u00fcft.Das Trocknungsschwinden wurde nach dem Verfahren von ASTM C157 [13] untersucht. Dabei wurden die Proben stets zun%u00e4chst 28 Tage in kalkges%u00e4ttigtem Wasser ausgeh%u00e4rtet und anschlie%u00dfend in einem klimatisierten Raum bei 23 %u00b1 2 %u00b0C undeiner relativen Luftfeuchtigkeit von 50 %u00b1 4 % gelagert.Versuchsergebnisse DruckfestigkeitAbbildungen 1 und 2 zeigen die Ergebnisse der Druckfestigkeit nach 1, 3, 7, 28 und 90 Tagen. Wie erwartet h%u00e4ngt die Druckfestigkeit der LC3-Betone weitgehend vom Klinkeranteil und dem Kaolinitgehalt ab. Zus%u00e4tzlich wird die Leistung durch die spezifische Oberfl%u00e4che (SSA) des Tons und den Alkaligehalt im System beeinflusst, wie in [14] ausf%u00fchrlicher beschrieben wird. Der PH-Ton (PH-Clay) wies eine h%u00f6here SSA auf als die B- und H-Tone, w%u00e4hrend H-Clay die geringste SSA und den h%u00f6chsten Alkaligehalt hatte.Nach 90 Tagen zeigten alle Mischungen mit einem Klinkergehalt von mindestens 55 % %u00e4hnliche Druckfestigkeiten auf, w%u00e4hrend bei Mischungen mit 45 % Klinker niedrigere Festigkeiten ermittelt wurden. Bemerkenswert ist, dass die leistungsf%u00e4higeren Mischungen mit B-Clay und PH-Clay Festigkeiten aufwiesen, die denen der beiden Referenzmischungen entsprachen. n Emmanuel Safari Leo ist Dozent an der Universit%u00e4t von Daressalam, College of Engineering and Technology. Er erwarb seinen MSc (Eng.) und PhD an der University of Cape Town, S%u00fcdafrika, und seinen BSc (Civil Eng.) an der University of Dar es Salaam, Tansania. Seine Forschungsinteressen gelten der Anwendung von Zementersatzstoffen in Beton. leo.emanuel@udsm.ac.tz n Mark Alexander ist emeritierter Professor f%u00fcr Bauingenieurwesen und Senior Research Scholar an der University of Cape Town (UCT). Er hat an der University of the Witwatersrand, Johannesburg, promoviert und ist Ehrenmitglied verschiedener Institutionen, einschl. UCT, RILEM, South African Institution of Civil Engineering, South African Academy of Engineering und Indian Concrete Institute. Er ist ein registrierter Professional Engineer in S%u00fcdafrika. Seine Forschungsinteressen liegen in den Bereichen Dauerhaftigkeit und Lebensdauervorhersage von Betonbauwerken, Nachhaltigkeit von Beton und Sanierung besch%u00e4digter Betonkonstruktionen. mark.alexander@uct.ac.zan Hans Beushausen ist Professor an der University of Cape Town. Er ist Direktor der Concrete Materials & Structural Integrity Research Unit, die sich auf die Leistungsf%u00e4higkeit und Instandsetzung von Betonbauwerken spezialisiert. Zu seinen Forschungsgebieten geh%u00f6ren die Dauerhaftigkeit von Beton, Betone mit verringertem CO2-Fu%u00dfabdruck und Instandsetzungssysteme f%u00fcr Betonbauwerke. Zu seinen weiteren Interessen geh%u00f6rt die Betonfertigteiltechnik und er ist ein Redakteur der Fachzeitschrift Betonwerk International, BWI. Er ist in zahlreichen internationalen Gremien aktiv und derzeit Vizepr%u00e4sident von RILEM. hans.beushausen@uct.ac.zaTabelle 1: Betonmischungsentw%u00fcrfe, Flie%u00dfmitteldosierung (FM, bezogen auf die Menge des Bindemittels) und erhaltenes Setzma%u00dfw/z Mischung Bindemittel Sand Grobe K%u00f6rnungWasser FM (%) Setzma%u00df (mm)kg/m%u00b30,4R14008661000 1600,60 80R2 863 0,55 120LC3-65(B:25/10) 852 1,15 110LC3-55(B:35/10) 847 1,20 100LC3-45(B:40/15) 842 1,25 95LC3-65(H:25/10) 852 1,10 120LC3-55(H:35/10) 846 1,20 105LC3-45(H:40/15) 842 1,25 110LC3-55(PH:35/10) 849 1,50 900,55R1291964 0,80 115LC3-55(B:35/10) 950 1,20 90LC3-55(H:35/10) 949 1,15 95LC3-55(HC:35/10) 954 2,00 45
