Page 49 - Demo

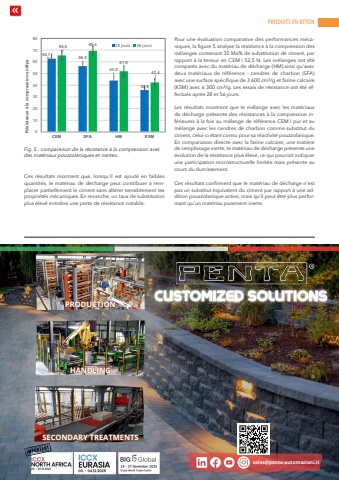

PRODUITS EN B%u00c9TONwww.cpi-worldwide.com PBI %u2013 Pr%u00e9fa B%u00e9ton International %u2013 4 | 2025 49Ces r%u00e9sultats montrent que, lorsqu'il est ajout%u00e9 en faibles quantit%u00e9s, le mat%u00e9riau de d%u00e9charge peut contribuer %u00e0 remplacer partiellement le ciment sans alt%u00e9rer sensiblement les propri%u00e9t%u00e9s m%u00e9caniques. En revanche, un taux de substitution plus %u00e9lev%u00e9 entra%u00eene une perte de r%u00e9sistance notable.Pour une %u00e9valuation comparative des performances m%u00e9caniques, la figure 5 analyse la r%u00e9sistance %u00e0 la compression des m%u00e9langes contenant 35 Ma% de substitution de ciment, par rapport %u00e0 la teneur en CEM I 52,5 N. Les m%u00e9langes ont %u00e9t%u00e9 compar%u00e9s avec du mat%u00e9riau de d%u00e9charge (HM) ainsi qu'avec deux mat%u00e9riaux de r%u00e9f%u00e9rence : cendres de charbon (SFA) avec une surface sp%u00e9cifique de 3 600 cm%u00b2/g et farine calcaire (KSM) avec 6 300 cm%u00b2/g. Les essais de r%u00e9sistance ont %u00e9t%u00e9 effectu%u00e9s apr%u00e8s 28 et 56 jours.Les r%u00e9sultats montrent que le m%u00e9lange avec les mat%u00e9riaux de d%u00e9charge pr%u00e9sente des r%u00e9sistances %u00e0 la compression inf%u00e9rieures %u00e0 la fois au m%u00e9lange de r%u00e9f%u00e9rence CEM I pur et au m%u00e9lange avec les cendres de charbon comme substitut du ciment, celui-ci %u00e9tant connu pour sa r%u00e9activit%u00e9 pouzzolanique. En comparaison directe avec la farine calcaire, une mati%u00e8re de remplissage inerte, le mat%u00e9riau de d%u00e9charge pr%u00e9sente une %u00e9volution de la r%u00e9sistance plus %u00e9lev%u00e9, ce qui pourrait indiquer une participation microstructurelle limit%u00e9e mais pr%u00e9sente au cours du durcissement.Ces r%u00e9sultats confirment que le mat%u00e9riau de d%u00e9charge n'est pas un substitut %u00e9quivalent du ciment par rapport %u00e0 une addition pouzzolanique active, mais qu'il peut %u00eatre plus performant qu'un mat%u00e9riau purement inerte.62,7 56,344,035,965,5 69,451,942,401020304050607080CEM SFA HM KSMR%u00e9sistance %u00e0 la compression en Mpa28 jours 56 joursFig. 5 : comparaison de la r%u00e9sistance %u00e0 la compression avec des mat%u00e9riaux pouzzolaniques et inertes.sales@penta-automazioni.it PRODUCT PRODUCTION IONHANDL HANDLING INGSECONDARY TREATMENTS SECONDARY TREATMENTS
