Page 46 - Demo

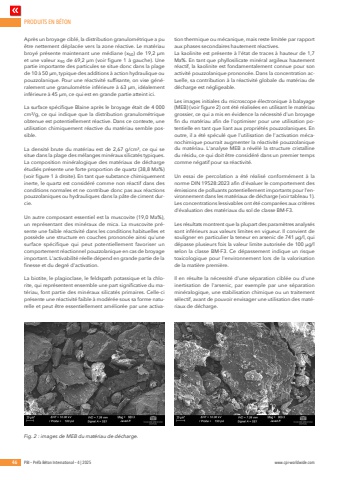

PRODUITS EN B%u00c9TON46 PBI %u2013 Pr%u00e9fa B%u00e9ton International %u2013 4 | 2025 www.cpi-worldwide.comApr%u00e8s un broyage cibl%u00e9, la distribution granulom%u00e9trique a pu %u00eatre nettement d%u00e9plac%u00e9e vers la zone r%u00e9active. Le mat%u00e9riau broy%u00e9 pr%u00e9sente maintenant une m%u00e9diane (x50) de 19,2 %u00b5m et une valeur x90 de 69,2 %u00b5m (voir figure 1 %u00e0 gauche). Une partie importante des particules se situe donc dans la plage de 10 %u00e0 50 %u00b5m, typique des additions %u00e0 action hydraulique ou pouzzolanique. Pour une r%u00e9activit%u00e9 suffisante, on vise g%u00e9n%u00e9ralement une granulom%u00e9trie inf%u00e9rieure %u00e0 63 %u00b5m, id%u00e9alement inf%u00e9rieure %u00e0 45 %u00b5m, ce qui est en grande partie atteint ici.La surface sp%u00e9cifique Blaine apr%u00e8s le broyage %u00e9tait de 4 000 cm%u00b2/g, ce qui indique que la distribution granulom%u00e9trique obtenue est potentiellement r%u00e9active. Dans ce contexte, une utilisation chimiquement r%u00e9active du mat%u00e9riau semble possible.La densit%u00e9 brute du mat%u00e9riau est de 2,67 g/cm%u00b3, ce qui se situe dans la plage des m%u00e9langes min%u00e9raux silicat%u00e9s typiques.La composition min%u00e9ralogique des mat%u00e9riaux de d%u00e9charge %u00e9tudi%u00e9s pr%u00e9sente une forte proportion de quartz (38,8 Ma%) (voir figure 1 %u00e0 droite). En tant que substance chimiquement inerte, le quartz est consid%u00e9r%u00e9 comme non r%u00e9actif dans des conditions normales et ne contribue donc pas aux r%u00e9actions pouzzolaniques ou hydrauliques dans la p%u00e2te de ciment durcie.Un autre composant essentiel est la muscovite (19,0 Ma%), un repr%u00e9sentant des min%u00e9raux de mica. La muscovite pr%u00e9sente une faible r%u00e9activit%u00e9 dans les conditions habituelles et poss%u00e8de une structure en couches prononc%u00e9e ainsi qu'une surface sp%u00e9cifique qui peut potentiellement favoriser un comportement r%u00e9actionnel pouzzolanique en cas de broyage important. L'activabilit%u00e9 r%u00e9elle d%u00e9pend en grande partie de la finesse et du degr%u00e9 d'activation.La biotite, le plagioclase, le feldspath potassique et la chlorite, qui repr%u00e9sentent ensemble une part significative du mat%u00e9riau, font partie des min%u00e9raux silicat%u00e9s primaires. Celle-ci pr%u00e9sente une r%u00e9activit%u00e9 faible %u00e0 mod%u00e9r%u00e9e sous sa forme naturelle et peut %u00eatre essentiellement am%u00e9lior%u00e9e par une activation thermique ou m%u00e9canique, mais reste limit%u00e9e par rapport aux phases secondaires hautement r%u00e9actives.La kaolinite est pr%u00e9sente %u00e0 l'%u00e9tat de traces %u00e0 hauteur de 1,7 Ma%. En tant que phyllosilicate min%u00e9ral argileux hautement r%u00e9actif, la kaolinite est fondamentalement connue pour son activit%u00e9 pouzzolanique prononc%u00e9e. Dans la concentration actuelle, sa contribution %u00e0 la r%u00e9activit%u00e9 globale du mat%u00e9riau de d%u00e9charge est n%u00e9gligeable.Les images initiales du microscope %u00e9lectronique %u00e0 balayage (MEB) (voir figure 2) ont %u00e9t%u00e9 r%u00e9alis%u00e9es en utilisant le mat%u00e9riau grossier, ce qui a mis en %u00e9vidence la n%u00e9cessit%u00e9 d'un broyage fin du mat%u00e9riau afin de l'optimiser pour une utilisation potentielle en tant que liant aux propri%u00e9t%u00e9s pouzzolaniques. En outre, il a %u00e9t%u00e9 sp%u00e9cul%u00e9 que l'utilisation de l'activation m%u00e9canochimique pourrait augmenter la r%u00e9activit%u00e9 pouzzolanique du mat%u00e9riau. L'analyse MEB a r%u00e9v%u00e9l%u00e9 la structure cristalline du r%u00e9sidu, ce qui doit %u00eatre consid%u00e9r%u00e9 dans un premier temps comme n%u00e9gatif pour sa r%u00e9activit%u00e9.Un essai de percolation a %u00e9t%u00e9 r%u00e9alis%u00e9 conform%u00e9ment %u00e0 la norme DIN 19528:2023 afin d'%u00e9valuer le comportement des %u00e9missions de polluants potentiellement importants pour l'environnement dans les mat%u00e9riaux de d%u00e9charge (voir tableau 1). Les concentrations lessivables ont %u00e9t%u00e9 compar%u00e9es aux crit%u00e8res d'%u00e9valuation des mat%u00e9riaux du sol de classe BM-F3.Les r%u00e9sultats montrent que la plupart des param%u00e8tres analys%u00e9s sont inf%u00e9rieurs aux valeurs limites en vigueur. Il convient de souligner en particulier la teneur en arsenic de 741 %u00b5g/l, qui d%u00e9passe plusieurs fois la valeur limite autoris%u00e9e de 100 %u00b5g/l selon la classe BM-F3. Ce d%u00e9passement indique un risque toxicologique pour l'environnement lors de la valorisation de la mati%u00e8re premi%u00e8re.Il en r%u00e9sulte la n%u00e9cessit%u00e9 d'une s%u00e9paration cibl%u00e9e ou d'une inertisation de l'arsenic, par exemple par une s%u00e9paration min%u00e9ralogique, une stabilisation chimique ou un traitement s%u00e9lectif, avant de pouvoir envisager une utilisation des mat%u00e9riaux de d%u00e9charge.Fig. 2 : images de MEB du mat%u00e9riau de d%u00e9charge.
