Page 48 - Demo

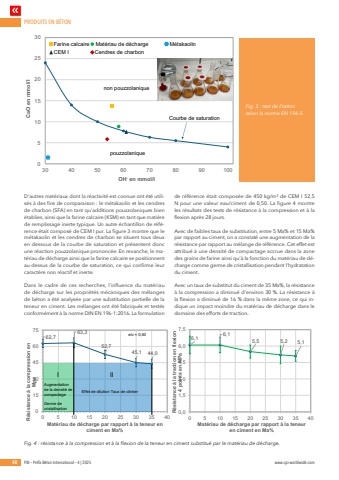

PRODUITS EN B%u00c9TON48 PBI %u2013 Pr%u00e9fa B%u00e9ton International %u2013 4 | 2025 www.cpi-worldwide.comD'autres mat%u00e9riaux dont la r%u00e9activit%u00e9 est connue ont %u00e9t%u00e9 utilis%u00e9s %u00e0 des fins de comparaison : le m%u00e9takaolin et les cendres de charbon (SFA) en tant qu'additions pouzzolaniques bien %u00e9tablies, ainsi que la farine calcaire (KSM) en tant que mati%u00e8re de remplissage inerte typique. Un autre %u00e9chantillon de r%u00e9f%u00e9rence %u00e9tait compos%u00e9 de CEM I pur. La figure 3 montre que le m%u00e9takaolin et les cendres de charbon se situent tous deux en dessous de la courbe de saturation et pr%u00e9sentent donc une r%u00e9action pouzzolanique prononc%u00e9e. En revanche, le mat%u00e9riau de d%u00e9charge ainsi que la farine calcaire se positionnent au-dessus de la courbe de saturation, ce qui confirme leur caract%u00e8re non r%u00e9actif et inerte.Dans le cadre de ces recherches, l'influence du mat%u00e9riau de d%u00e9charge sur les propri%u00e9t%u00e9s m%u00e9caniques des m%u00e9langes de b%u00e9ton a %u00e9t%u00e9 analys%u00e9e par une substitution partielle de la teneur en ciment. Les m%u00e9langes ont %u00e9t%u00e9 fabriqu%u00e9s et test%u00e9s conform%u00e9ment %u00e0 la norme DIN EN 196-1:2016. La formulation de r%u00e9f%u00e9rence %u00e9tait compos%u00e9e de 450 kg/m%u00b3 de CEM I 52,5 N pour une valeur eau/ciment de 0,50. La figure 4 montre les r%u00e9sultats des tests de r%u00e9sistance %u00e0 la compression et %u00e0 la flexion apr%u00e8s 28 jours.Avec de faibles taux de substitution, entre 5 Ma% et 15 Ma% par rapport au ciment, on a constat%u00e9 une augmentation de la r%u00e9sistance par rapport au m%u00e9lange de r%u00e9f%u00e9rence. Cet effet est attribu%u00e9 %u00e0 une densit%u00e9 de compactage accrue dans la zone des grains de farine ainsi qu'%u00e0 la fonction du mat%u00e9riau de d%u00e9charge comme germe de cristallisation pendant l'hydratation du ciment.Avec un taux de substitut du ciment de 35 Ma%, la r%u00e9sistance %u00e0 la compression a diminu%u00e9 d'environ 30 %. La r%u00e9sistance %u00e0 la flexion a diminu%u00e9 de 16 % dans la m%u00eame zone, ce qui indique un impact moindre du mat%u00e9riau de d%u00e9charge dans le domaine des efforts de traction.05101520253030 40 50 60 70 80 90 100CaO en mmol/lOH- en mmol/lpouzzolaniquenon pouzzolaniqueFarine calcaire Mat%u00e9riau de d%u00e9charge M%u00e9takaolinCEM I Cendres de charbonCourbe de saturationFig. 3 : test de Frattini selon la norme EN 196-5.62,763,352,745,1 44,001530456075R%u00e9sistance %u00e0 la compression en 0 5 10 15 20 25 30 35 40MpaMat%u00e9riau de d%u00e9charge par rapport %u00e0 la teneur en ciment en Ma%6,1 6,15,5 5,2 5,10,01,53,04,56,07,50 5 10 15 20 25 30 35 40R%u00e9sistance %u00e0 la traction en flexion 4 points en MPaMat%u00e9riau de d%u00e9charge par rapport %u00e0 la teneur en ciment en Ma%Augmentation de la densit%u00e9 de compactageGerme de cristallisationEffet de dilution Taux de clinkerI IIe/c = 0,50g. 4Fig. 4 : r%u00e9sistance %u00e0 la compression et %u00e0 la flexion de la teneur en ciment substitu%u00e9 par le mat%u00e9riau de d%u00e9charge.
