Page 40 - Demo

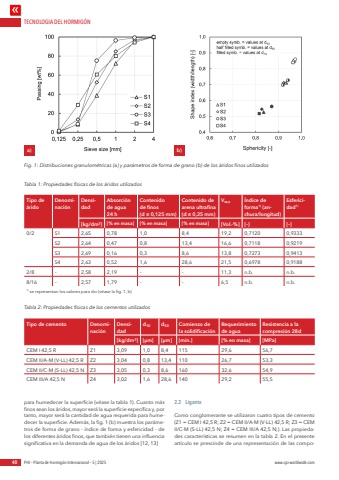

TECNOLOGIA DEL HORMIG%u00d3N40 PHI %u2013 Planta de Hormig%u00f3n Internacional %u2013 5 | 2025 www.cpi-worldwide.compara humedecer la superficie (v%u00e9ase la tabla 1). Cuanto m%u00e1s finos sean los %u00e1ridos, mayor ser%u00e1 la superficie espec%u00edfica y, por tanto, mayor ser%u00e1 la cantidad de agua requerida para humedecer la superficie. Adem%u00e1s, la fig. 1 (b) muestra los par%u00e1metros de forma de grano - %u00edndice de forma y esfericidad - de los diferentes %u00e1ridos finos, que tambi%u00e9n tienen una influencia significativa en la demanda de agua de los %u00e1ridos [12, 13]2.2 LiganteComo conglomerante se utilizaron cuatro tipos de cemento (Z1 = CEM I 42,5 R; Z2 = CEM II/A-M (V-LL) 42,5 R; Z3 = CEM II/C-M (S-LL) 42,5 N; Z4 = CEM III/A 42,5 N;). Las propiedades caracter%u00edsticas se resumen en la tabla 2. En el presente art%u00edculo se prescinde de una representaci%u00f3n de las compoFig. 1: Distribuciones granulom%u00e9tricas (a) y par%u00e1metros de forma de grano (b) de los %u00e1ridos finos utilizadosa) b)Tabla 1: Propiedades f%u00edsicas de los %u00e1ridos utilizadosTipo de %u00e1ridoDenominaci%u00f3nDensidadAbsorci%u00f3n de agua 24 hContenido de finos (d %u2264 0,125 mm)Contenido de arena ultrafina (d %u2264 0,25 mm)Vw,s %u00cdndice de forma1) (anchura/longitud)Esfericidad1)[kg/dm%u00b3] [% en masa] [% en masa] [% en masa] [Vol.-%] [%u2013] [%u2013]0/2 S1 2,65 0,78 1,0 8,4 19,2 0,7120 0,9333S2 2,64 0,47 0,8 13,4 16,6 0,7118 0,9219S3 2,69 0,16 0,3 8,6 13,8 0,7273 0,9413S4 2,63 0,52 1,6 28,6 21,5 0,6978 0,91882/8 %u2013 2,58 2,19 %u2013 %u2013 11,3 n.b. n.b.8/16 %u2013 2,57 1,79 %u2013 %u2013 6,5 n.b. n.b.1) se representan los valores para d50 (v%u00e9ase la fig. 1, b)Tabla 2: Propiedades f%u00edsicas de los cementos utilizadosTipo de cemento Denominaci%u00f3nDensidadd10 d50 Comienzo de la solidificaci%u00f3nRequerimiento de aguaResistencia a la compresi%u00f3n 28d[kg/dm%u00b3] [%u00b5m] [%u00b5m] [min.] [% en masa] [MPa]CEM I 42,5 R Z1 3,09 1,0 8,4 115 29,6 56,7CEM II/A-M (V-LL) 42,5 R Z2 3,04 0,8 13,4 110 26,7 53,3CEM II/C-M (S-LL) 42,5 N Z3 3,05 0,3 8,6 160 32,6 54,9CEM III/A 42,5 N Z4 3,02 1,6 28,6 140 29,2 55,5
