Page 44 - Demo

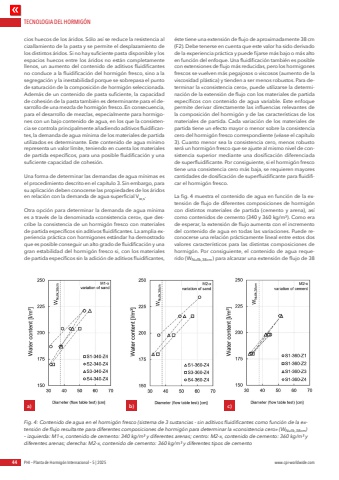

TECNOLOGIA DEL HORMIG%u00d3N44 PHI %u2013 Planta de Hormig%u00f3n Internacional %u2013 5 | 2025 www.cpi-worldwide.comcios huecos de los %u00e1ridos. S%u00f3lo as%u00ed se reduce la resistencia al cizallamiento de la pasta y se permite el desplazamiento de los distintos %u00e1ridos. Si no hay suficiente pasta disponible y los espacios huecos entre los %u00e1ridos no est%u00e1n completamente llenos, un aumento del contenido de aditivos fluidificantes no conduce a la fluidificaci%u00f3n del hormig%u00f3n fresco, sino a la segregaci%u00f3n y la inestabilidad porque se sobrepasa el punto de saturaci%u00f3n de la composici%u00f3n de hormig%u00f3n seleccionada.Adem%u00e1s de un contenido de pasta suficiente, la capacidad de cohesi%u00f3n de la pasta tambi%u00e9n es determinante para el desarrollo de una mezcla de hormig%u00f3n fresco. En consecuencia, para el desarrollo de mezclas, especialmente para hormigones con un bajo contenido de agua, en los que la consistencia se controla principalmente a%u00f1adiendo aditivos fluidificantes, la demanda de agua m%u00ednima de los materiales de partida utilizados es determinante. Este contenido de agua m%u00ednimo representa un valor l%u00edmite, teniendo en cuenta los materiales de partida espec%u00edficos, para una posible fluidificaci%u00f3n y una suficiente capacidad de cohesi%u00f3n.Una forma de determinar las demandas de agua m%u00ednimas es el procedimiento descrito en el cap%u00edtulo 3. Sin embargo, para su aplicaci%u00f3n deben conocerse las propiedades de los %u00e1ridos en relaci%u00f3n con la demanda de agua superficial Vw,s.Otra opci%u00f3n para determinar la demanda de agua m%u00ednima es a trav%u00e9s de la denominada %u00abconsistencia cero%u00bb, que describe la consistencia de un hormig%u00f3n fresco con materiales de partida espec%u00edficos sin aditivos fluidificantes. La amplia experiencia pr%u00e1ctica con hormigones est%u00e1ndar ha demostrado que es posible conseguir un alto grado de fluidificaci%u00f3n y una gran estabilidad del hormig%u00f3n fresco si, con los materiales de partida espec%u00edficos sin la adici%u00f3n de aditivos fluidificantes, %u00e9ste tiene una extensi%u00f3n de flujo de aproximadamente 38 cm (F2). Debe tenerse en cuenta que este valor ha sido derivado de la experiencia pr%u00e1ctica y puede fijarse m%u00e1s bajo o m%u00e1s alto en funci%u00f3n del enfoque. Una fluidificaci%u00f3n tambi%u00e9n es posible con extensiones de flujo m%u00e1s reducidas, pero los hormigones frescos se vuelven m%u00e1s pegajosos o viscosos (aumento de la viscosidad pl%u00e1stica) y tienden a ser menos robustos. Para determinar la %u00abconsistencia cero%u00bb, puede utilizarse la determinaci%u00f3n de la extensi%u00f3n de flujo con los materiales de partida espec%u00edficos con contenido de agua variable. Este enfoque permite derivar directamente las influencias relevantes de la composici%u00f3n del hormig%u00f3n y de las caracter%u00edsticas de los materiales de partida. Cada variaci%u00f3n de los materiales de partida tiene un efecto mayor o menor sobre la consistencia cero del hormig%u00f3n fresco correspondiente (v%u00e9ase el cap%u00edtulo 3). Cuanto menor sea la consistencia cero, menos robusto ser%u00e1 un hormig%u00f3n fresco que se ajuste al mismo nivel de consistencia superior mediante una dosificaci%u00f3n diferenciada de superfluidificante. Por consiguiente, si el hormig%u00f3n fresco tiene una consistencia cero m%u00e1s baja, se requieren mayores cantidades de dosificaci%u00f3n de superfluidificante para fluidificar el hormig%u00f3n fresco.La fig. 4 muestra el contenido de agua en funci%u00f3n de la extensi%u00f3n de flujo de diferentes composiciones de hormig%u00f3n con distintos materiales de partida (cemento y arena), as%u00ed como contenidos de cemento (340 y 360 kg/m%u00b3). Como era de esperar, la extensi%u00f3n de flujo aumenta con el incremento del contenido de agua en todas las variaciones. Puede reconocerse una relaci%u00f3n pr%u00e1cticamente lineal entre estos dos valores caracter%u00edsticos para las distintas composiciones de hormig%u00f3n. Por consiguiente, el contenido de agua requerido (WNullk,38cm) para alcanzar una extensi%u00f3n de flujo de 38 Fig. 4: Contenido de agua en el hormig%u00f3n fresco (sistema de 3 sustancias - sin aditivos fluidificantes como funci%u00f3n de la extensi%u00f3n de flujo resultante para diferentes composiciones de hormig%u00f3n para determinar la %u00abconsistencia cero%u00bb (WNullk,38cm) %u2013 izquierda: M1-x, contenido de cemento: 340 kg/m%u00b3 y diferentes arenas; centro: M2-x, contenido de cemento: 360 kg/m%u00b3 y diferentes arenas; derecha: M2-x, contenido de cemento: 360 kg/m%u00b3 y diferentes tipos de cementoa) b) c)
