Page 42 - Demo

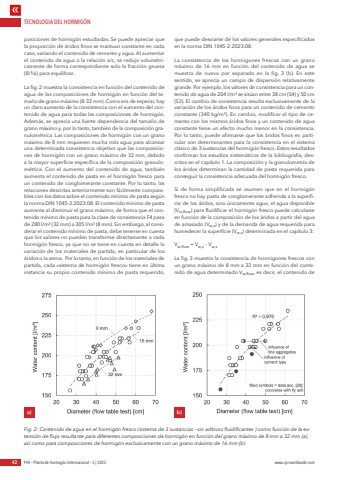

TECNOLOGIA DEL HORMIG%u00d3N42 PHI %u2013 Planta de Hormig%u00f3n Internacional %u2013 5 | 2025 www.cpi-worldwide.composiciones de hormig%u00f3n estudiadas. Se puede apreciar que la proporci%u00f3n de %u00e1ridos finos se mantuvo constante en cada caso, variando el contenido de cemento y agua. Al aumentar el contenido de agua o la relaci%u00f3n a/c, se redujo volum%u00e9tricamente de forma correspondiente solo la fracci%u00f3n gruesa (8/16) para equilibrar.La fig. 2 muestra la consistencia en funci%u00f3n del contenido de agua de las composiciones de hormig%u00f3n en funci%u00f3n del tama%u00f1o de grano m%u00e1ximo (8-32 mm). Como era de esperar, hay un claro aumento de la consistencia con el aumento del contenido de agua para todas las composiciones de hormig%u00f3n. Adem%u00e1s, se aprecia una fuerte dependencia del tama%u00f1o de grano m%u00e1ximo y, por lo tanto, tambi%u00e9n de la composici%u00f3n granulom%u00e9trica. Las composiciones de hormig%u00f3n con un grano m%u00e1ximo de 8 mm requieren mucha m%u00e1s agua para alcanzar una determinada consistencia objetivo que las composiciones de hormig%u00f3n con un grano m%u00e1ximo de 32 mm, debido a la mayor superficie espec%u00edfica de la composici%u00f3n granulom%u00e9trica. Con el aumento del contenido de agua, tambi%u00e9n aumenta el contenido de pasta en el hormig%u00f3n fresco para un contenido de conglomerante constante. Por lo tanto, las relaciones descritas anteriormente son f%u00e1cilmente comparables con los datos sobre el contenido m%u00ednimo de pasta seg%u00fan la norma DIN 1045-2:2023:08. El contenido m%u00ednimo de pasta aumenta al disminuir el grano m%u00e1ximo, de forma que el contenido m%u00ednimo de pasta para la clase de consistencia F4 pasa de 280 l/m%u00b3 (32 mm) a 305 l/m%u00b3 (8 mm). Sin embargo, al considerar el contenido m%u00ednimo de pasta, debe tenerse en cuenta que los valores no pueden transferirse directamente a cada hormig%u00f3n fresco, ya que no se tiene en cuenta en detalle la variaci%u00f3n de los materiales de partida, en particular de los %u00e1ridos o la arena. Por lo tanto, en funci%u00f3n de los materiales de partida, cada %u00absistema de hormig%u00f3n fresco%u00bb tiene en %u00faltima instancia su propio contenido m%u00ednimo de pasta requerido, que puede desviarse de los valores generales especificados en la norma DIN 1045-2:2023:08.La consistencia de los hormigones frescos con un grano m%u00e1ximo de 16 mm en funci%u00f3n del contenido de agua se muestra de nuevo por separado en la fig. 3 (b). En este sentido, se aprecia un campo de dispersi%u00f3n relativamente grande. Por ejemplo, los valores de consistencia para un contenido de agua de 204 l/m%u00b3 se sit%u00faan entre 38 cm (S4) y 50 cm (S3). El cambio de consistencia resulta exclusivamente de la variaci%u00f3n de los %u00e1ridos finos para un contenido de cemento constante (340 kg/m%u00b3). En cambio, modificar el tipo de cemento con los mismos %u00e1ridos finos y un contenido de agua constante tiene un efecto mucho menor en la consistencia. Por lo tanto, puede afirmarse que los %u00e1ridos finos en particular son determinantes para la consistencia en el sistema cl%u00e1sico de 3 sustancias del hormig%u00f3n fresco. Estos resultados confirman los estudios sistem%u00e1ticos de la bibliograf%u00eda, descritos en el cap%u00edtulo 1. La composici%u00f3n y la granulometr%u00eda de los %u00e1ridos determinan la cantidad de pasta requerida para conseguir la consistencia adecuada del hormig%u00f3n fresco.Si de forma simplificada se asumen que en el hormig%u00f3n fresco no hay pasta de conglomerante adherida a la superficie de los %u00e1ridos, sino %u00fanicamente agua, el agua disponible (Vw,flow) para fluidificar el hormig%u00f3n fresco puede calcularse en funci%u00f3n de la composici%u00f3n de los %u00e1ridos a partir del agua de amasado (Vw,z) y de la demanda de agua requerida para humedecer la superficie (Vw,s) determinada en el cap%u00edtulo 3:Vw,flow = Vw,z %u2013 Vw,sLa fig. 3 muestra la consistencia de hormigones frescos con un grano m%u00e1ximo de 8 mm a 32 mm en funci%u00f3n del contenido de agua determinado Vw,flow, es decir, el contenido de Fig. 2: Contenido de agua en el hormig%u00f3n fresco (sistema de 3 sustancias - sin aditivos fluidificantes ) como funci%u00f3n de la extensi%u00f3n de flujo resultante para diferentes composiciones de hormig%u00f3n en funci%u00f3n del grano m%u00e1ximo de 8 mm a 32 mm (a), as%u00ed como para composiciones de hormig%u00f3n exclusivamente con un grano m%u00e1ximo de 16 mm (b)a) b)
