Page 38 - Demo
P. 38

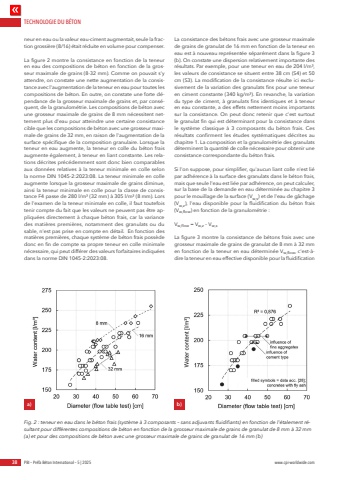

TECHNOLOGIE DU B%u00c9TON38 PBI %u2013 Pr%u00e9fa B%u00e9ton International %u2013 5 | 2025 www.cpi-worldwide.comneur en eau ou la valeur eau-ciment augmentait, seule la fraction grossi%u00e8re (8/16) %u00e9tait r%u00e9duite en volume pour compenser. La figure 2 montre la consistance en fonction de la teneur en eau des compositions de b%u00e9ton en fonction de la grosseur maximale de grains (8-32 mm). Comme on pouvait s'y attendre, on constate une nette augmentation de la consistance avec l'augmentation de la teneur en eau pour toutes les compositions de b%u00e9ton. En outre, on constate une forte d%u00e9pendance de la grosseur maximale de grains et, par cons%u00e9quent, de la granulom%u00e9trie. Les compositions de b%u00e9ton avec une grosseur maximale de grains de 8 mm n%u00e9cessitent nettement plus d'eau pour atteindre une certaine consistance cible que les compositions de b%u00e9ton avec une grosseur maximale de grains de 32 mm, en raison de l'augmentation de la surface sp%u00e9cifique de la composition granulaire. Lorsque la teneur en eau augmente, la teneur en colle du b%u00e9ton frais augmente %u00e9galement, %u00e0 teneur en liant constante. Les relations d%u00e9crites pr%u00e9c%u00e9demment sont donc bien comparables aux donn%u00e9es relatives %u00e0 la teneur minimale en colle selon la norme DIN 1045-2:2023:08. La teneur minimale en colle augmente lorsque la grosseur maximale de grains diminue, ainsi la teneur minimale en colle pour la classe de consistance F4 passe de 280 l/m%u00b3 (32 mm) %u00e0 305 l/m%u00b3 (8 mm). Lors de l'examen de la teneur minimale en colle, il faut toutefois tenir compte du fait que les valeurs ne peuvent pas %u00eatre appliqu%u00e9es directement %u00e0 chaque b%u00e9ton frais, car la variance des mati%u00e8res premi%u00e8res, notamment des granulats ou du sable, n'est pas prise en compte en d%u00e9tail. En fonction des mati%u00e8res premi%u00e8res, chaque syst%u00e8me de b%u00e9ton frais poss%u00e8de donc en fin de compte sa propre teneur en colle minimale n%u00e9cessaire, qui peut diff%u00e9rer des valeurs forfaitaires indiqu%u00e9es dans la norme DIN 1045-2:2023:08.La consistance des b%u00e9tons frais avec une grosseur maximale de grains de granulat de 16 mm en fonction de la teneur en eau est %u00e0 nouveau repr%u00e9sent%u00e9e s%u00e9par%u00e9ment dans la figure 3 (b). On constate une dispersion relativement importante des r%u00e9sultats. Par exemple, pour une teneur en eau de 204 l/m%u00b3, les valeurs de consistance se situent entre 38 cm (S4) et 50 cm (S3). La modification de la consistance r%u00e9sulte ici exclusivement de la variation des granulats fins pour une teneur en ciment constante (340 kg/m%u00b3). En revanche, la variation du type de ciment, %u00e0 granulats fins identiques et %u00e0 teneur en eau constante, a des effets nettement moins importants sur la consistance. On peut donc retenir que c'est surtout le granulat fin qui est d%u00e9terminant pour la consistance dans le syst%u00e8me classique %u00e0 3 composants du b%u00e9ton frais. Ces r%u00e9sultats confirment les %u00e9tudes syst%u00e9matiques d%u00e9crites au chapitre 1. La composition et la granulom%u00e9trie des granulats d%u00e9terminent la quantit%u00e9 de colle n%u00e9cessaire pour obtenir une consistance correspondante du b%u00e9ton frais.Si l'on suppose, pour simplifier, qu'aucun liant colle n'est li%u00e9 par adh%u00e9rence %u00e0 la surface des granulats dans le b%u00e9ton frais, mais que seule l'eau est li%u00e9e par adh%u00e9rence, on peut calculer, sur la base de la demande en eau d%u00e9termin%u00e9e au chapitre 3 pour le mouillage de la surface (Vw,s) et de l'eau de g%u00e2chage (Vw,z), l'eau disponible pour la fluidification du b%u00e9ton frais (Vw,flow) en fonction de la granulom%u00e9trie :Vw,flow = Vw,z %u2013 Vw,sLa figure 3 montre la consistance de b%u00e9tons frais avec une grosseur maximale de grains de granulat de 8 mm %u00e0 32 mm en fonction de la teneur en eau d%u00e9termin%u00e9e Vw,flow, c'est-%u00e0dire la teneur en eau effective disponible pour la fluidification Fig. 2 : teneur en eau dans le b%u00e9ton frais (syst%u00e8me %u00e0 3 composants %u2013 sans adjuvants fluidifiants) en fonction de l'%u00e9talement r%u00e9sultant pour diff%u00e9rentes compositions de b%u00e9ton en fonction de la grosseur maximale de grains de granulat de 8 mm %u00e0 32 mm (a) et pour des compositions de b%u00e9ton avec une grosseur maximale de grains de granulat de 16 mm (b) a) b)
