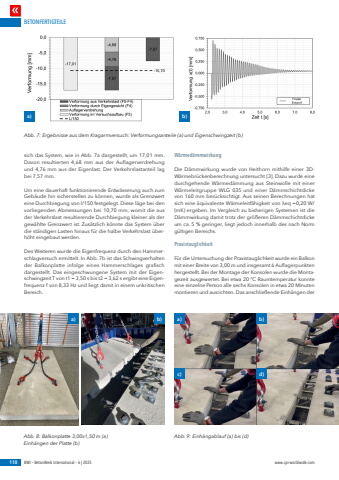

BETONFERTIGTEILE110 BWI %u2013 BetonWerk International %u2013 6 | 2025 www.cpi-worldwide.comsich das System, wie in Abb. 7a dargestellt, um 17,01 mm. Davon resultierten 4,68 mm aus der Auflagerverdrehung und 4,76 mm aus der Eigenlast. Der Verkehrslastanteil lag bei 7,57 mm.Um eine dauerhaft funktionierende Entw%u00e4sserung auch zum Geb%u00e4ude hin sicherstellen zu k%u00f6nnen, wurde als Grenzwert eine Durchbiegung von l/150 festgelegt. Diese l%u00e4ge bei den vorliegenden Abmessungen bei 10,70 mm, womit die aus der Verkehrslast resultierende Durchbiegung kleiner als der gew%u00e4hlte Grenzwert ist. Zus%u00e4tzlich k%u00f6nnte das System %u00fcber die st%u00e4ndigen Lasten hinaus f%u00fcr die halbe Verkehrslast %u00fcberh%u00f6ht eingebaut werden.Des Weiteren wurde die Eigenfrequenz durch den Hammerschlagversuch ermittelt. In Abb. 7b ist das Schwingverhalten der Balkonplatte infolge eines Hammerschlages grafisch dargestellt. Das eingeschwungene System mit der Eigenschwingzeit T von t1 = 3,50 s bis t2 = 3,62 s ergibt eine Eigenfrequenz f von 8,33 Hz und liegt damit in einem unkritischen Bereich.W%u00e4rmed%u00e4mmwirkungDie D%u00e4mmwirkung wurde von Heithorn mithilfe einer 3DW%u00e4rmebr%u00fcckenberechnung untersucht [3]. Dazu wurde eine durchgehende W%u00e4rmed%u00e4mmung aus Steinwolle mit einer W%u00e4rmeleitgruppe WLG 035 und einer D%u00e4mmschichtdicke von 160 mm ber%u00fccksichtigt. Aus seinen Berechnungen hat sich eine %u00e4quivalente W%u00e4rmeleitf%u00e4higkeit von %u03bbeq =0,20 W/(mK) ergeben. Im Vergleich zu bisherigen Systemen ist die D%u00e4mmwirkung damit trotz der gr%u00f6%u00dferen D%u00e4mmschichtdicke um ca. 5 % geringer, liegt jedoch innerhalb des nach Norm g%u00fcltigen Bereichs.PraxistauglichkeitF%u00fcr die Untersuchung der Praxistauglichkeit wurde ein Balkon mit einer Breite von 3,00 m und insgesamt 6 Auflagerpunkten hergestellt. Bei der Montage der Konsolen wurde die Montagezeit ausgewertet. Bei etwa 20 %u00b0C Raumtemperatur konnte eine einzelne Person alle sechs Konsolen in etwa 20 Minuten montieren und ausrichten. Das anschlie%u00dfende Einh%u00e4ngen der Abb. 7: Ergebnisse aus dem Kragarmversuch: Verformungsanteile (a) und Eigenschwingzeit (b)Abb. 8: Balkonplatte 3,00x1,50 m (a) Einh%u00e4ngen der Platte (b)Abb. 9: Einh%u00e4ngablauf (a) bis (d)a) b)a) a)c)b)d)b)
