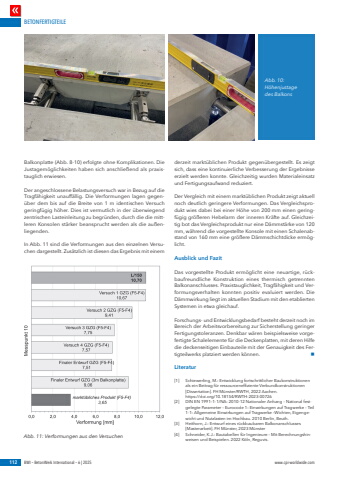

BETONFERTIGTEILE112 BWI %u2013 BetonWerk International %u2013 6 | 2025 www.cpi-worldwide.comBalkonplatte (Abb. 8-10) erfolgte ohne Komplikationen. Die Justagem%u00f6glichkeiten haben sich anschlie%u00dfend als praxistauglich erwiesen.Der angeschlossene Belastungsversuch war in Bezug auf die Tragf%u00e4higkeit unauff%u00e4llig. Die Verformungen lagen gegen%u00fcber dem bis auf die Breite von 1 m identischen Versuch geringf%u00fcgig h%u00f6her. Dies ist vermutlich in der %u00fcberwiegend zentrischen Lasteinleitung zu begr%u00fcnden, durch die die mittleren Konsolen st%u00e4rker beansprucht werden als die au%u00dfenliegenden.In Abb. 11 sind die Verformungen aus den einzelnen Versuchen dargestellt. Zus%u00e4tzlich ist diesen das Ergebnis mit einem derzeit markt%u00fcblichen Produkt gegen%u00fcbergestellt. Es zeigt sich, dass eine kontinuierliche Verbesserung der Ergebnisse erzielt werden konnte. Gleichzeitig wurden Materialeinsatz und Fertigungsaufwand reduziert.Der Vergleich mit einem markt%u00fcblichen Produkt zeigt aktuell noch deutlich geringere Verformungen. Das Vergleichsprodukt wies dabei bei einer H%u00f6he von 200 mm einen geringf%u00fcgig gr%u00f6%u00dferen Hebelarm der inneren Kr%u00e4fte auf. Gleichzeitig bot das Vergleichsprodukt nur eine D%u00e4mmst%u00e4rke von 120 mm, w%u00e4hrend die vorgestellte Konsole mit einen Schalenabstand von 160 mm eine gr%u00f6%u00dfere D%u00e4mmschichtdicke erm%u00f6glicht.Ausblick und FazitDas vorgestellte Produkt erm%u00f6glicht eine neuartige, r%u00fcckbaufreundliche Konstruktion eines thermisch getrennten Balkonanschlusses. Praxistauglichkeit, Tragf%u00e4higkeit und Verformungsverhalten konnten positiv evaluiert werden. Die D%u00e4mmwirkung liegt im aktuellen Stadium mit den etablierten Systemen in etwa gleichauf.Forschungs- und Entwicklungsbedarf besteht derzeit noch im Bereich der Arbeitsvorbereitung zur Sicherstellung geringer Fertigungstoleranzen. Denkbar w%u00e4ren beispielsweise vorgefertigte Schalelemente f%u00fcr die Deckenplatten, mit deren Hilfe die deckenseitigen Einbauteile mit der Genauigkeit des Fertigteilwerks platziert werden k%u00f6nnen. nLiteratur[1] Schiewerling, M.: Entwicklung fortschrittlicher Baukonstruktionen als ein Beitrag f%u00fcr ressourceneffiziente Verbundkonstruktionen [Dissertation]. FH M%u00fcnster/RWTH, 2022 Aachen. https://doi.org/10.18154/RWTH-2023-00726[2] DIN EN 1991%u20131-1/NA: 2010-12 Nationaler Anhang %u2013 National festgelegte Parameter %u2013 Eurocode 1: Einwirkungen auf Tragwerke %u2013 Teil 1-1: Allgemeine Einwirkungen auf Tragwerke %u2013Wichten, Eigengewicht und Nutzlasten im Hochbau. 2010 Berlin, Beuth.[3] Heithorn, J.: Entwurf eines r%u00fcckbaubaren Balkonanschlusses [Masterarbeit]. FH M%u00fcnster, 2023 M%u00fcnster[4] Schneider, K.J.: Bautabellen f%u00fcr Ingenieure %u2013 Mit Berechnungshinweisen und Beispielen. 2022 K%u00f6ln, Reguvis. Abb. 11: Verformungen aus den VersuchenAbb. 10: H%u00f6henjustage des Balkons
