Page 42 - Demo

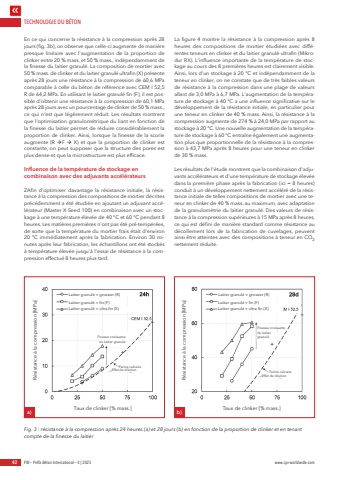

TECHNOLOGIE DU B%u00c9TON42 PBI %u2013 Pr%u00e9fa B%u00e9ton International %u2013 4 | 2025 www.cpi-worldwide.comEn ce qui concerne la r%u00e9sistance %u00e0 la compression apr%u00e8s 28 jours (fig. 3b), on observe que celle-ci augmente de mani%u00e8re presque lin%u00e9aire avec l'augmentation de la proportion de clinker entre 20 % mass. et 50 % mass., ind%u00e9pendamment de la finesse du laitier granul%u00e9. La composition de mortier avec 50 % mass. de clinker et du laitier granul%u00e9 ultrafin (X) pr%u00e9sente apr%u00e8s 28 jours une r%u00e9sistance %u00e0 la compression de 60,6 MPa comparable %u00e0 celle du b%u00e9ton de r%u00e9f%u00e9rence avec CEM I 52,5 R de 64,2 MPa. En utilisant le laitier granul%u00e9 fin (F), il est possible d'obtenir une r%u00e9sistance %u00e0 la compression de 60,1 MPa apr%u00e8s 28 jours avec un pourcentage de clinker de 50 % mass., ce qui n'est que l%u00e9g%u00e8rement r%u00e9duit. Les r%u00e9sultats montrent que l'optimisation granulom%u00e9trique du liant en fonction de la finesse du laitier permet de r%u00e9duire consid%u00e9rablement la proportion de clinker. Ainsi, lorsque la finesse de la scorie augmente (R %u00e0F %u00e0 X) et que la proportion de clinker est constante, on peut supposer que la structure des pores est plus dense et que la microstructure est plus efficace.Influence de la temp%u00e9rature de stockage en combinaison avec des adjuvants acc%u00e9l%u00e9rateursZAfin d'optimiser davantage la r%u00e9sistance initiale, la r%u00e9sistance %u00e0 la compression des compositions de mortier d%u00e9crites pr%u00e9c%u00e9demment a %u00e9t%u00e9 %u00e9tudi%u00e9e en ajoutant un adjuvant acc%u00e9l%u00e9rateur (Master X-Seed 100) en combinaison avec un stockage %u00e0 une temp%u00e9rature %u00e9lev%u00e9e de 40 %u00b0C et 60 %u00b0C pendant 8 heures. Les mati%u00e8res premi%u00e8res n'ont pas %u00e9t%u00e9 pr%u00e9-temp%u00e9r%u00e9es, de sorte que la temp%u00e9rature du mortier frais %u00e9tait d'environ 20 %u00b0C imm%u00e9diatement apr%u00e8s la fabrication. Environ 30 minutes apr%u00e8s leur fabrication, les %u00e9chantillons ont %u00e9t%u00e9 stock%u00e9s %u00e0 temp%u00e9rature %u00e9lev%u00e9e jusqu'%u00e0 l'essai de r%u00e9sistance %u00e0 la compression effectu%u00e9 8 heures plus tard.La figure 4 montre la r%u00e9sistance %u00e0 la compression apr%u00e8s 8 heures des compositions de mortier %u00e9tudi%u00e9es avec diff%u00e9rentes teneurs en clinker et du laitier granul%u00e9 ultrafin (Mikrodur RX). L'influence importante de la temp%u00e9rature de stockage au cours des 8 premi%u00e8res heures est clairement visible. Ainsi, lors d'un stockage %u00e0 20 %u00b0C et ind%u00e9pendamment de la teneur en clinker, on ne constate que de tr%u00e8s faibles valeurs de r%u00e9sistance %u00e0 la compression dans une plage de valeurs allant de 3,0 MPa %u00e0 6,7 MPa. L'augmentation de la temp%u00e9rature de stockage %u00e0 40 %u00b0C a une influence significative sur le d%u00e9veloppement de la r%u00e9sistance initiale, en particulier pour une teneur en clinker de 40 % mass. Ainsi, la r%u00e9sistance %u00e0 la compression augmente de 274 % %u00e0 24,0 MPa par rapport au stockage %u00e0 20 %u00b0C. Une nouvelle augmentation de la temp%u00e9rature de stockage %u00e0 60 %u00b0C entra%u00eene %u00e9galement une augmentation plus que proportionnelle de la r%u00e9sistance %u00e0 la compression %u00e0 43,7 MPa apr%u00e8s 8 heures pour une teneur en clinker de 30 % mass.Les r%u00e9sultats de l'%u00e9tude montrent que la combinaison d'adjuvants acc%u00e9l%u00e9rateurs et d'une temp%u00e9rature de stockage %u00e9lev%u00e9e dans la premi%u00e8re phase apr%u00e8s la fabrication (ici = 8 heures) conduit %u00e0 un d%u00e9veloppement nettement acc%u00e9l%u00e9r%u00e9 de la r%u00e9sistance initiale de telles compositions de mortier avec une teneur en clinker de 40 % mass. au maximum, avec adaptation de la granulom%u00e9trie du laitier granul%u00e9. Des valeurs de r%u00e9sistance %u00e0 la compression sup%u00e9rieures %u00e0 15 MPa apr%u00e8s 8 heures, ce qui est d%u00e9fini de mani%u00e8re standard comme r%u00e9sistance au d%u00e9collement lors de la fabrication de cuvelages, peuvent ainsi %u00eatre atteintes avec des compositions %u00e0 teneur en CO2nettement r%u00e9duite.Fig. 3 : r%u00e9sistance %u00e0 la compression apr%u00e8s 24 heures (a) et 28 jours (b) en fonction de la proportion de clinker et en tenant compte de la finesse du laitiera) b) R%u00e9sistance %u00e0 la compression [MPa] R%u00e9sistance %u00e0 la compression [MPa]Taux de clinker [% mass.] Taux de clinker [% mass.]Laitier granul%u00e9 = grossier (R) Laitier granul%u00e9 = grossier (R)Laitier granul%u00e9 = fin (F) Laitier granul%u00e9 = fin (F)Laitier granul%u00e9 = ultra fin (X) Laitier granul%u00e9 = ultra fin (X)Effet de dilutionEffet de dilutionFarine calcaireFarine calcaireFinesse croissante du laitier granul%u00e9Finesse croissante du laitier granul%u00e9
