Page 47 - Demo

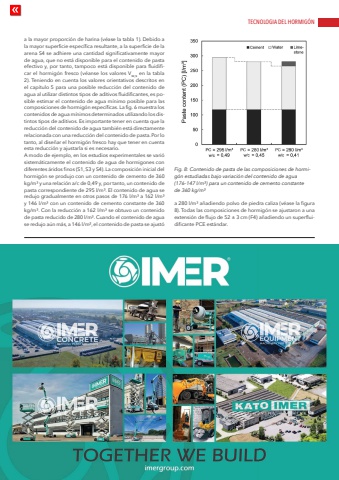

TECNOLOGIA DEL HORMIG%u00d3Nwww.cpi-worldwide.com PHI %u2013 Planta de Hormig%u00f3n Internacional %u2013 5 | 2025 47a la mayor proporci%u00f3n de harina (v%u00e9ase la tabla 1). Debido a la mayor superficie espec%u00edfica resultante, a la superficie de la arena S4 se adhiere una cantidad significativamente mayor de agua, que no est%u00e1 disponible para el contenido de pasta efectivo y, por tanto, tampoco est%u00e1 disponible para fluidificar el hormig%u00f3n fresco (v%u00e9anse los valores Vw,s en la tabla 2). Teniendo en cuenta los valores orientativos descritos en el cap%u00edtulo 5 para una posible reducci%u00f3n del contenido de agua al utilizar distintos tipos de aditivos fluidificantes, es posible estimar el contenido de agua m%u00ednimo posible para las composiciones de hormig%u00f3n espec%u00edficas. La fig. 6 muestra los contenidos de agua m%u00ednimos determinados utilizando los distintos tipos de aditivos. Es importante tener en cuenta que la reducci%u00f3n del contenido de agua tambi%u00e9n est%u00e1 directamente relacionada con una reducci%u00f3n del contenido de pasta. Por lo tanto, al dise%u00f1ar el hormig%u00f3n fresco hay que tener en cuenta esta reducci%u00f3n y ajustarla si es necesario.A modo de ejemplo, en los estudios experimentales se vari%u00f3 sistem%u00e1ticamente el contenido de agua de hormigones con diferentes %u00e1ridos finos (S1, S3 y S4). La composici%u00f3n inicial del hormig%u00f3n se produjo con un contenido de cemento de 360 kg/m%u00b3 y una relaci%u00f3n a/c de 0,49 y, por tanto, un contenido de pasta correspondiente de 295 l/m%u00b3. El contenido de agua se redujo gradualmente en otros pasos de 176 l/m%u00b3 a 162 l/m%u00b3 y 146 l/m%u00b3 con un contenido de cemento constante de 360 kg/m%u00b3. Con la reducci%u00f3n a 162 l/m%u00b3 se obtuvo un contenido de pasta reducido de 280 l/m%u00b3. Cuando el contenido de agua se redujo a%u00fan m%u00e1s, a 146 l/m%u00b2, el contenido de pasta se ajust%u00f3 a 280 l/m%u00b3 a%u00f1adiendo polvo de piedra caliza (v%u00e9ase la figura 8). Todas las composiciones de hormig%u00f3n se ajustaron a una extensi%u00f3n de flujo de 52 %u00b1 3 cm (F4) a%u00f1adiendo un superfluidificante PCE est%u00e1ndar.Fig. 8: Contenido de pasta de las composiciones de hormig%u00f3n estudiadas bajo variaci%u00f3n del contenido de agua (176-147 l/m%u00b3) para un contenido de cemento constante de 360 kg/m%u00b3
