Page 33 - Demo

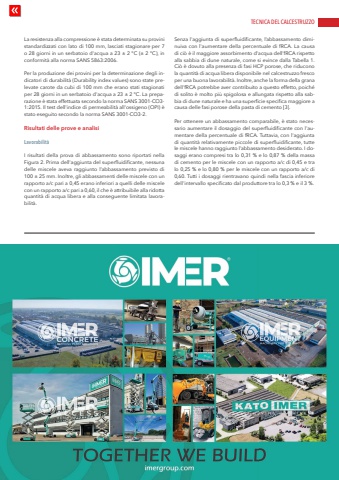

TECNICA DEL CALCESTRUZZOwww.cpi-worldwide.com C&PI %u2013 Calcestruzzo & Prefabbricazione International %u2013 5 | 2025 33La resistenza alla compressione %u00e8 stata determinata su provini standardizzati con lato di 100 mm, lasciati stagionare per 7 o 28 giorni in un serbatoio d'acqua a 23 %u00b1 2 %u00b0C (%u00b1 2 %u00b0C), in conformit%u00e0 alla norma SANS 5863:2006.Per la produzione dei provini per la determinazione degli indicatori di durabilit%u00e0 (Durability index values) sono state prelevate carote da cubi di 100 mm che erano stati stagionati per 28 giorni in un serbatoio d'acqua a 23 %u00b1 2 %u00b0C. La preparazione %u00e8 stata effettuata secondo la norma SANS 3001-CO3-1:2015. Il test dell'indice di permeabilit%u00e0 all'ossigeno (OPI) %u00e8 stato eseguito secondo la norma SANS 3001-CO3-2.Risultati delle prove e analisiLavorabilit%u00e0 I risultati della prova di abbassamento sono riportati nella Figura 2. Prima dell'aggiunta del superfluidificante, nessuna delle miscele aveva raggiunto l%u2019abbassamento previsto di 100 %u00b1 25 mm. Inoltre, gli abbassamenti delle miscele con un rapporto a/c pari a 0,45 erano inferiori a quelli delle miscele con un rapporto a/c pari a 0,60, il che %u00e8 attribuibile alla ridotta quantit%u00e0 di acqua libera e alla conseguente limitata lavorabilit%u00e0.Senza l'aggiunta di superfluidificante, l%u2019abbassamento diminuiva con l'aumentare della percentuale di fRCA. La causa di ci%u00f2 %u00e8 il maggiore assorbimento d'acqua dell'fRCA rispetto alla sabbia di dune naturale, come si evince dalla Tabella 1. Ci%u00f2 %u00e8 dovuto alla presenza di fasi HCP porose, che riducono la quantit%u00e0 di acqua libera disponibile nel calcestruzzo fresco per una buona lavorabilit%u00e0. Inoltre, anche la forma della grana dell'fRCA potrebbe aver contribuito a questo effetto, poich%u00e9 di solito %u00e8 molto pi%u00f9 spigolosa e allungata rispetto alla sabbia di dune naturale e ha una superficie specifica maggiore a causa delle fasi porose della pasta di cemento [3].Per ottenere un abbassamento comparabile, %u00e8 stato necessario aumentare il dosaggio del superfluidificante con l'aumentare della percentuale di fRCA. Tuttavia, con l'aggiunta di quantit%u00e0 relativamente piccole di superfluidificante, tutte le miscele hanno raggiunto l%u2019abbassamento desiderato. I dosaggi erano compresi tra lo 0,31 % e lo 0,87 % della massa di cemento per le miscele con un rapporto a/c di 0,45 e tra lo 0,25 % e lo 0,80 % per le miscele con un rapporto a/c di 0,60. Tutti i dosaggi rientravano quindi nella fascia inferiore dell'intervallo specificato dal produttore tra lo 0,3 % e il 3 %.
